型号/规格 |
R-WDCJ-36L |
R-WDCJ-80L |
R-WDCJ-150 |
R-WDCJ-252 |
R-WDCJ-450 |
R-WDCJ-512 | ||
内部容积(L) |
||||||||
设备毛重(KG) |
700 |
900 |
1200 |
1400 |
1900 |
2200 | ||
工作室尺寸(mm) |
300×400×300 |
400×500×400 |
500×600×500 |
600×700×600 |
750×800×750 |
800×800×800 | ||
外型尺寸(mm) |
1450×1400×1800 |
1550×1480×1900 |
1750×1600×2000 |
1870×1750×2100 |
2000×1900×2200 |
2050×1900×2250 | ||
尺寸标定方法 |
以上尺寸的标定均为:深度×宽度×高度/D×W×H,按此顺序标定,以此类推 | |||||||
-40℃功耗(KW) |
5.5 |
6.5 |
7.0 |
10.0 |
13.5 |
14.5 | ||
性能 指标 |
L低温 选择 |
|||||||
H高温 选择 |
||||||||
高温区 |
+60℃ ~ +150℃ 蓄热区 | |||||||
低温区 |
-10℃ ~ -65℃ 蓄冷区 | |||||||
升温时间 |
≤35min (RT ~ +200℃) | |||||||
降温时间 |
≤85min (RT ~ -150℃) | |||||||
引导1 |
||||||||
温度波动度 |
||||||||
温度均匀度 |
||||||||
T温度恢复 |
≤5min (可根据客户要求定制) (与温度恢复条件有关,既冷却水温、暴露温差、恒温时间、样品重量有关) | |||||||
T转化 |
≤5s (可根据客户要求定制) (与温度恢复条件有关,既冷却水温、暴露温差、恒温时间、样品重量有关) | |||||||
冲击方法 |

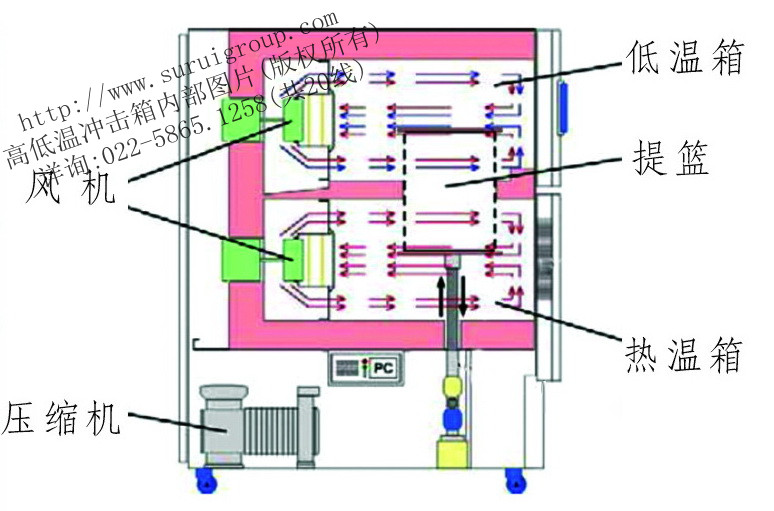

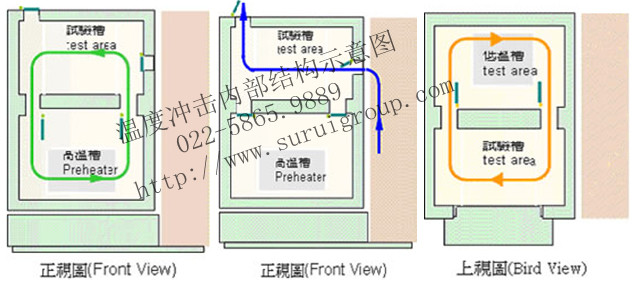

垂直两箱法/垂直三箱法 (两箱式冷热冲击试验箱/三箱式冷热冲击试验箱) | |||||||
控制 系统 |
控制器 |
进口LED数显P、I、D +S、S、R.微电脑可编程集成控制器,中英文彩色液晶触摸屏,进口TEMI880/日本unicom | ||||||
引导2 |
温度可以多点连续控制,连续做曲线运行,程序设定后输入仪表,仪表自动运行,走完程序自动停止,也称交变、循环、自动 | |||||||
仪表安装 |
控制面板尺寸为:230×400 mm;仪表尺寸为:180×145 mm;显示屏尺寸为:120×100 mm (宽×高)根据仪表尺寸设计安装 | |||||||
设定精度 |
温度±0.01℃,指示精度:温度±0.01℃,解析度:±0.01℃ (解析度:仪器显示温度的最小单位) | |||||||
温度传感器 |
PT100高精度温度传感器/铂金电阻 PT100Ω/MV | |||||||
加热系统 |
全独立系统,镍铬合金电加热式加热器 | |||||||
制冷系统 |
||||||||
循环系统 |
耐温低噪音空调型德国电机.多叶式不锈钢离心风轮 | |||||||
电器配件 |
||||||||
使用 材料 |
外箱材质 |
|||||||
内箱材质 |
||||||||
保温材质 |
进口聚胺脂硬质发泡、进口超细玻璃纤维绵 | |||||||
门框隔热 |
双层进口耐高低温老化硅橡胶门密封条 | |||||||
质保 |
箱体 |
|||||||
整机 |
质保二年:整个箱体内所有零部件 (非正常损坏除外) 特殊情况下,可协商延保至三年 | |||||||
标准配置 |
||||||||
安全保护 |
||||||||
定时功能 |
0.1~999.9(S、M、H)任意可调 | |||||||
电源电压 |
||||||||
使用环境温度 |
5℃~+35℃ | |||||||
使用环境湿度 |
≤85%R.H | |||||||
备 注 |
1、 |
“R-WDCJ”为高低温冲击箱型号,外形尺寸仅供参考,以实物为主 | ||||||
2、 |
以上数据均在环境温度(RT)25℃.工作室无负载条件下测得 | |||||||
3、 |
可根据用户的具体要求定做非标型号“高低温冲击试验室” | |||||||
4、 |
高低温冲击箱的延伸产品请参考官网:http://www.suruigroup.com | |||||||
5、 |
||||||||
6、 |
产品用途:
该产品适用于电子元气件的安全性能测试提供可靠性试验、产品筛选试验等,同时通过此装备试验,可提高产品的可靠性和进行产品的质量控制。

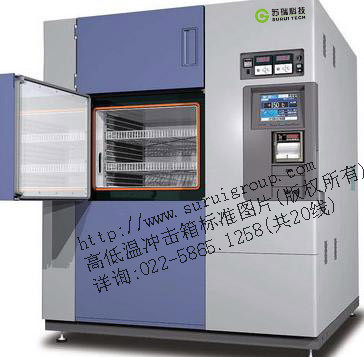

箱体采用数控机床加工成型,造型美观大方,并采用无反作用把手,操作简便。
箱体内胆采用全日本进口高级1.2mm不锈钢(SUS304)钢板板,箱体外胆采用1.5mm A钢板喷塑,增加了外观质感和洁净度。
大型观测视窗附照明灯,保持箱内明亮,且利用发热体内嵌式钢化玻璃,随时清晰的观测箱内状况。
全部功能采用计算机控制,系自主开发的软件,有良好的操作界面,使用户的操作和监测都更加简单和直观,保持功能可以使你正在运行的程序保持在目前的状态下,可以临时更改此程序段的数值,可以在屏幕上设置时间的参数,使制冷、加热、提蓝传送切换,按设定值自动进行。
冷箱、热箱独立控制,箱门互相独立,扩大试验箱的使用范围(一箱三用)。
产品保温效果可以得到充分保证。
试验箱门与循环风机,提蓝传动等互锁,保护操作者的安全,一旦打开箱门,循环风机和提蓝传动的电源会被自动切断。
箱体左侧配Φ25、Φ50、Φ100mm的测试电缆孔1个,可供外接测试电源线或信号线使用,方便用户向箱内引入传感器线,检测电缆等类型引线。
温度控制采用全进口触摸式仪表,操作设定简单。进口可编程触摸式液晶中英文对话式显示 资料及试验条件输入后,控制器具有锁定功能,避免人为触摸而改变温度值。 具有P.I.D自动演算的功能,可将温度变化条件立即修正,使温度控制更为精确稳定。 可选配打印机。 制冷机采用法国原装“泰康”/德国”谷轮”/意大利”都灵全封闭压缩机。 采用多翼式送风机强力送风循环,避免任何死角,可使测试区域内温度分布均匀。 风路循环出风回风设计,风压风速均符合测试标准,并可使开门瞬间温度回稳时间快。 升温、降温、系统完全独立可提高效率,降低测试成本,增长寿命,减低故障率。
控制器:
GB 10589-89 低温试验箱技术条件 GB 10592-89 高低温试验箱技术条件 GBT5170.2-1996 电工电子产品环境试验设备基本参数检定方法 温度试验设备 GB2423.1-89 电工电子产品基本试验规程 试验A低温试验方法 GB2423.2-89 电工电子产品基本试验规程 试验B高温试验方法 GB2424.1-89 电工电子产品基本环境试验规程 高温低温交变试验导则 GB/T2423.1-2008 电工电子产品基本试验规程 试验A低温试验方法 GB/T2423.2-2008 电工电子产品基本试验规程 试验B高温试验方法 GB/T2423.1-2001 电工电子产品基本试验规程 试验A低温试验方法 GB/T2423.2-2001 电工电子产品基本试验规程 试验B高温试验方法 GB/T2423.1.2 GB10592-89 GJB150
符合标准:
