规格与技术参数:（Light Incubator/智能培养箱/种子培养箱/种子培育柜/细胞光照箱/植物栽培箱/微生物光照箱/医药储存柜）：

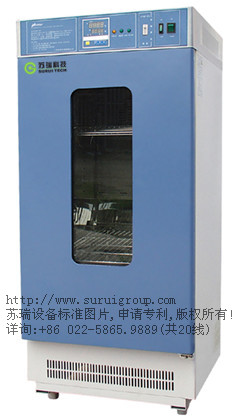

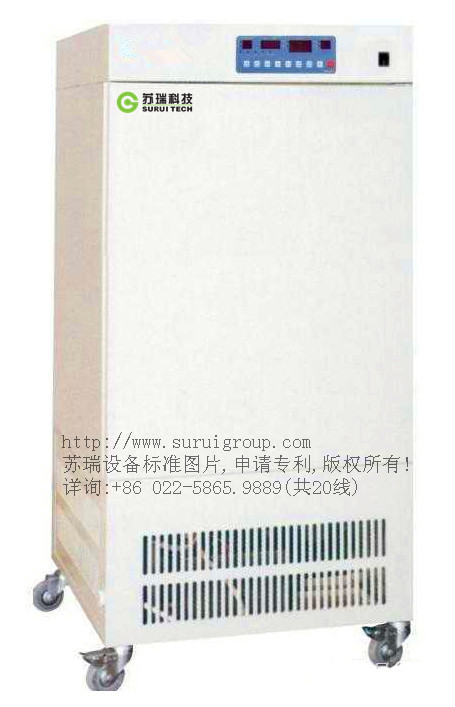

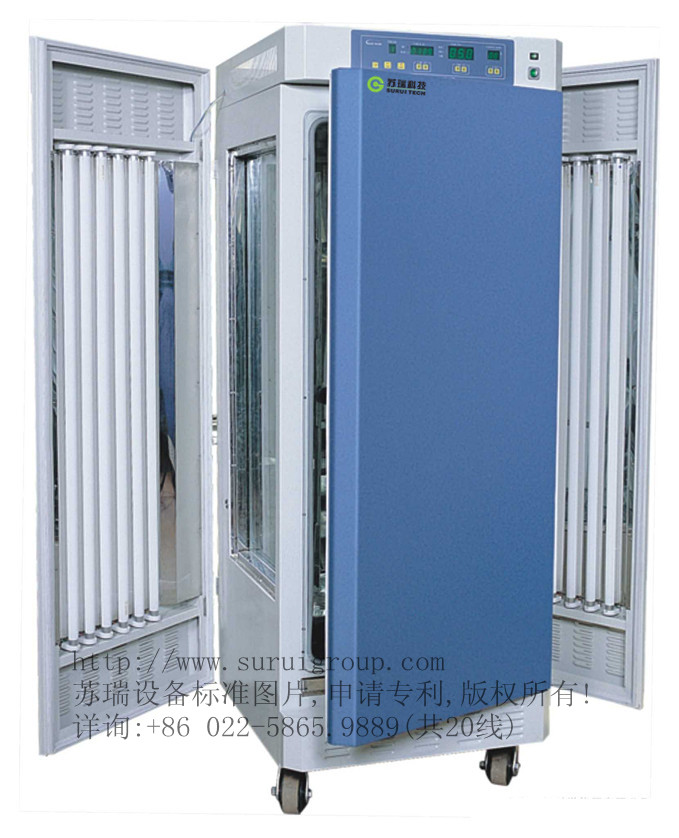

中文名称：种子培养箱    英文名称：Light Incubator

定义：种子培养箱是生物、遗传工程、医学、卫生防疫、环境保护、农林畜牧等行业的科研机构、大专院校、生产单位或部门实验室的重要试验设备。

应用学科：机械工程（一级学科）；实验室仪器和装置（二级学科）；气候环境试验设备 (二级学科）

产品特点：

1、采用镜面不锈钢内胆，四角圆滑易清洁；

2、法国进口压缩机，德国循环风机等关键零部件均采用原装进口，安全、可持久耐用；

3、程控种子培养箱带有30段可编程控温仪，最多可设置30段温度变化，可随着光照温度变化，设置不同时间段温度变化；

4、RQH型人工气候箱是集温度、湿度、光照度控制于一体。30段可编程控温仪，可最大限度模拟自然气候条件。

电路工作原理：

温度传感器电路采用新型温度传感器集成电路ICl。电压比较器电路由电阻器Rl-R7、温度设定电位器RPl、R陀和电压比较器集成电路IC2(Nl、N2)组成。控制执行电路由晶体管Vl、V2、继电器Kl、K2和二极管VDl、VD2等组成。

种子培养箱可用旧单门或双门电冰箱改制:利用电冰箱本身的功能制冷，在电冰箱内部的下方安装加热器件 (如电热丝或150W以上碘钨灯)和排风扇 (可使箱内温度均匀)。电位器RPl用来设定温度的上限，RP2用来设定温度的下限。继电器Kl通过加热中间继电器 (电路中本画出)控制加热器件，继电器KZ通过制冷中间继电器 (电路中末画出)控制电冰箱的制冷系统。IC2的5脚和2脚分别接RPl和RP2的中心插头上，IC2的6脚、3脚通过电阻器R3与ICI的输出端相连。在IC2的2脚电压值减去5脚电压值约等于0·OlV时，对应的温度为1℃。当种子培养箱内的温度在设定的温度范围内时，IC2的2脚电压高于5脚电压，3脚、6脚电压与2脚电压相等 (或低于2脚电压而高于5脚电压)，1脚和7脚均输出低电平，VI和V2均截止，继电器Kl、K2均不吸合，制冷与制热电路均不工作。

当箱内温度超过设定温度的上限时，IC2的3脚、6脚电压将高于2脚电压和5脚电压，IC2的1脚由低电平变为高电平，使V2导通，继电器K2吸合，其常开触点接通，制冷系统工作。当箱内温度低于设定温度的下限时，IC2的3脚和6脚电压低于2脚电压和5脚电压，IC2的7脚由低电平变为高电平，便Vl导通，继电器Kl吸合，其常开触点接通，加热电路工作。

元器件选择：Rl-R5均选用1/4W金属膜电阻器，其精度应为士1%;R6-R9可选用1/4W的碳膜电阻器。RPl和RP2均选用精度较高的线绕式电位器。C选用独石电容器。VDl和VD2均选用1N4148型硅开关二极管。Vl和V2选用S9013或C8050型硅NPN晶体管。ICl选用LM35DZ或LM36、TMP36型温度传感器集成电路;IC2选用LM393运算放大集成电路。Kl和K2均选用l2V的直流继电器。

使用方法：

1、接通电源，合上电源开关，整机通电，开关内的电源指示灯亮。

2、控温设定请参考智能型数字温度控制器说明书。

3、如需照明打开照明开关。

4、此种培养箱有断点保护功能及一分半钟左右延时功能，压缩机停机后再次启动要达一分半钟左右。

安装与调试：

1、运输中注意不要在玻璃上用力，也不要碰撞箱体。禁止倒置与大于45°的斜放。

2、本设备落地后，应放置平稳如地面不平应予以修正。

3、请不要在阳光直射或高温潮湿的地方使用仪器，使用环境温度保持在 10-30℃。

4、本设备应远离电磁干扰源，并应将设备的接地线有效接地。

5、本设备在正常运行时，箱内载物摆放应不影响空气流通以保证箱内空气流通、温度均匀。

6、电源为AC 220V50HZ，必须使用10A三芯插座，并有可靠接地线，不得擅自使用二芯插座。

7、电源线不要紧靠后面，也不要让仪器或其他物品压在电源线上，以免损伤电源线。

使用注意实现：

1.可燃性和挥发性的化学物品切勿放入箱内。

2.如在使用过程中出现异常、气味、烟雾等情况，请立即关闭电源，用户切勿盲目修理，应通知本公司修理部，由专业人员查看修理。

3.箱壁内胆和设备表面要经常檫拭，以保持清洁，增加玻璃的透明度。请勿用酸、碱或其它腐蚀性溶液来檫拭外表面。

4.设备停机不用时应做驱潮处理，具体方法如下：将箱内底部接水盘的水倒掉，将温度设定在42℃，运行5小时，并每隔二小时开一次箱门放掉潮气，处理完毕后拔掉电源插头存放。

5.设备长期不用，应拔掉电源线以防止设备损伤人。并应定期（一般一季度）按使用条件运行2-3天，以驱除电器部分的潮气，避免损坏有关器件。

培养箱安全操作注意事项：

1、种子培养箱尽可能地安装于温湿度变化较小的地方，使用三脚插头插座应妥善接地。

2、种子培养箱启动前应全面熟悉和了解各组成配套仪器、仪表的说明书、掌握正确的使用方法。

3、严禁含有易挥发性化学溶剂爆炸性气体和可燃性气体置于箱内，培养箱附近不可使用可燃性喷雾剂以免电火花引燃。

4、经常检查气路有无漏气现象。

5、种子培养箱有断电保护功能，因此压缩机停机后再次启动要达一分半钟左右，从而更好的保护好压缩机。

6、种子培养箱的冷凝器与墙壁之间距离应大于100mm，箱体侧面应有50mm间隙，箱体顶部至少应有300mm空间，保证良好的散热性。

7、种子培养箱在搬运、维修、保养时应避免碰撞和摇晃震动，最大倾斜度应小于45度。

8、长时间停止使用时应关闭总电源及设备后部的电源开关。种子培养箱工作时应避免频繁开门以保持温度稳定，同时防止灰尘污物进入工作室内。

9、箱内外应每日保持清洁，每次使用完毕应当进行清洁。长期不用也要要经常檫拭箱壁内胆和设备表面以保持清洁增加玻璃的透明度。请勿用酸、碱或其它腐蚀性溶液来檫拭外表面。

10、培养结束后把电源开关关闭，如不立刻取出实验样品，请勿打开箱门。

11、种子培养箱不宜在高电压、大电流、强磁场等反常环境下使用，严格按照电气安全操作守则执行。

维护与培养：

1、培养箱外壳应可靠接地。

2、培养箱要放置在阴凉、干燥、通风良好、远离热源和日晒的地方。放置平稳，以防震动发生噪音。

3、为保障冷凝器有效地散热，冷凝器与墙壁之间距离应大于100mm。箱体侧面应有50mm间隙，箱体顶部至少应有300mm空间。

4、培养箱在搬运、维修、保养时，应避免碰撞，摇晃震动；最大倾斜度小于45度。

5、仪器突然不工作，请检查熔丝管（箱后）是否烧坏，检查供电情况。

6、培养箱制冷工作时，不宜使箱内温度与环境温度之差大于25度。

常见故障：

1、压缩机不制冷，培养箱内温度不均匀，或者循环风口结冰等现象。

2、平衡模式工作下压缩机一直处于工作状态制冷效果比较好且对压缩机可以得到有效保养。

3、如果是单制式工作的话温度降低到一定数值时才工作，开关门时都会引起温度大幅度波动，造成压缩机平凡。

4、启动容易缩短其使用寿命。

5、温度不均匀。

6、有可能是排放物品过于密集造成或者箱内循环风机不工作。

7、用长光照的话时间久灯泡容易发热也会造成温度不均匀。
