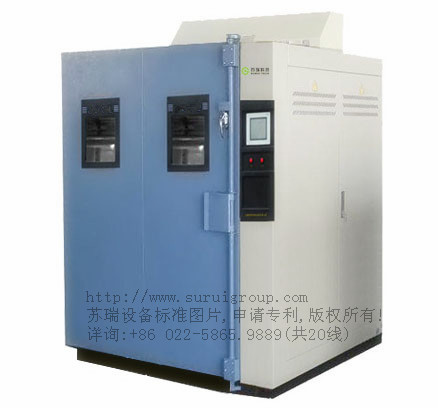

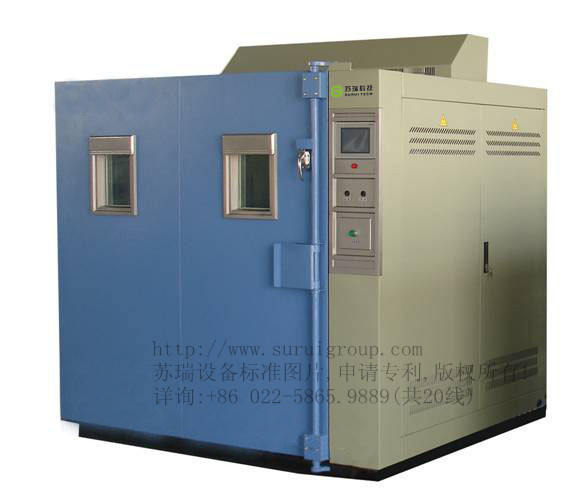

规格与技术参数:(Photovoltaic wet freeze test box)光伏湿冻试验箱/太阳能光伏组件湿冻试验设备:
中文名称:光伏湿冻试验箱 英文名称:Photovoltaic wet freeze test box
应用学科:机械工程(一级学科);实验室仪器和装置(二级学科);气候环境试验设备 (二级学科)
产品原理及作用:光伏湿冻试验箱适用于光伏组件(太阳能电池板)做热循环、湿冻循环、高温高湿双85试验,以确认组件能否承受高温高湿之后随之的负温度影响,以及对于温度重复变化时引起的疲劳和热失效,另外确定光伏组件曝露在高湿度下而产生的热应力及能够抵抗湿气长期渗透的能力,是光伏组件行业必不可少的测试设备。
型号/规格 |
||||||
又名 |
GDWJS-100 |
GDWJS-225 |
GDWJS-800 |
GDWJS-800 |
GDWJS-010 | |
工作室尺寸(mm) |
450×450×500 |
500×600×750 |
700×800×900 |
1000×800×1000 |
1000×1000×1000 | |
电源要求 |
AC380V±10% 50±0.5Hz 三相五线制 | |||||
性 能 指 标 |
||||||
±0.5℃ | ||||||
温度偏差 |
≤±2℃ | |||||
湿度偏差 |
||||||
湿度试验 |
85℃,85% R.H | |||||
湿度范围 |
20%~95% R.H | |||||
样品承重 |
太阳能薄膜组件: 6片 180kg、铝合金型材置物架:280kg | |||||
试验方法 |
||||||
定时功能 |
0.1~999.9(H、M、S)可调 | |||||
精 度 范 围 |
控制器 |
真彩7.0英寸(北卡)智能型触摸屏控制器 | ||||
精度范围 |
||||||
定值斜率设定 |
温度0~100℃每分钟 湿度0~9.9%RH每分钟 | |||||
照明 |
箱内照明为高亮度低压安全型节能灯 | |||||
加热系统 |
专用不锈钢裸线式电热器(可长期在高温高湿的环境下连续工作) | |||||
制冷系统 |
法国原装"泰康"全封闭风冷式单级/复迭压缩机制冷方式 | |||||
控制器 |
||||||
加湿系统 |
||||||
制 冷 系 统 |
工作方式及原理 |
机械压缩单级双二元复叠制冷方式 制冷部份是设备产生冷源的主要部份,为设备的降温、低温和恒温、除湿等提供所需的冷量。根据设备的试验状态不同,制冷系统自动开启,为相应试验过程提供冷量,从而达到满足设备的性能指标的目的。制冷系统的设计应用能量调节技术,从而保证在制冷机组正常运行的情况下对制冷系统的能耗及制冷量进行调节,使制冷系统的运行费用下降到较为经济的状态。 | ||||
制冷压缩机 |
原装法国泰康全封闭式压缩机 | |||||
蒸发器 |
通道翅片管式换热器+壁管式 通道翅片管式蒸发器位于试验箱背面的风道夹层内,由循环风机强制通风,快速换热。 | |||||
冷凝方式 |
强制风冷却 | |||||
节流装置 |
毛细管或膨胀阀---丹佛斯 | |||||
冷凝器 |
换热器由若干片压制成人字型波纹的耐腐蚀不锈钢薄片组成,相邻的一对不锈钢片波纹方向相反,波纹背线彼此相交构成大量的接触焊点,由于复杂的接触交叉网络通道使两侧流体形成紊流,加大提高了换热强度,同时强烈的紊流和光滑的不锈钢表面使钎焊板式换热交换的通道内表面不易结垢,采用此换热器克服了以往国产高低温试验箱此部件尺寸大、换热差、效率低等缺点,同时系统阻力也降低到最低限度。 | |||||
制冷机控制方式 |
控制系统根据试验条件自动调节制冷系统的运行工况;压缩机回气冷却回路 | |||||
制冷剂 |
||||||
电 气 控 制 系 统 |
控制器 控制器 |
分辨率 温度:0.1℃;湿度:0.1%;时间:1min 西门子PLC | ||||
显示器 |
||||||
运行方式 |
程序方式、定值方式 | |||||
设定方式 |
中文菜单、触摸屏方式输入 | |||||
程序容量 |
程序容量可编辑30个程序,每个程序最大50段,可设99个循环,程序可链接。 | |||||
操作界面 |
触摸屏中文界面,有监控设定(定值/程序)、趋势图表、程序设定、程序管理、程序编辑、实时报警等 | |||||
分辨率 |
||||||
温湿度控制方式 |
抗积分饱和PID控制;BTC平衡调温控制方式 | |||||
温湿度测量 |
采用PT100铂金热电阻温湿度传感器 | |||||
附属功能 |
故障报警及原因、处理提示功能、断电保护功能、上下限温度保护功能、定时功能、自诊断功能。 可用USB接口用U盘导出所有数据在任何一台电脑上进行数据打印 | |||||
标 准 配 置 |
外箱材质 |
优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理 | ||||
内箱材质 |
SUS304不锈钢优质镜面光板 | |||||
保温材质 |
高密度硬质Polyurethane 发泡(100mm) | |||||
门框隔热 |
高强度硅胶迫紧1条 | |||||
质 保 |
箱体 |
|||||
整机 |
||||||
零部件 |
本公司售出所有产品,承诺15 年内皆有零件更换 | |||||
供水条件 |
采用纯净水、蒸馏水、去离子水。电阻率≥500Ω.m | |||||
安全保护 |
安全可靠的接地保护装置;工作室超温保护;加热器短路、过载保护 | |||||
使用环境温度 |
5℃~+30℃(24小时内平均温度≤30℃) | |||||
安装场所 |
1、与相邻的墙壁或器物之间的距离300mm 2、为了稳定的发挥试验箱的功能、性能,应选择常年温度为15~35℃,相对湿度大于85%的场所。 3、安装场所的环境温度切忌急剧变化。 4、应安装在水平面上(安装时应用水平仪在地面上确认水平)。 5、应安装在无直射阳光的场所。 7、应安装在远离可燃物、爆炸物及高温发热源的地方。 8、应安装在灰尘少的场所。 | |||||
使用环境湿度 |
≤85%R.H | |||||
备 注 |
1、 |
“RCLM-GFJS-100”为光伏组件光伏湿冻试验箱型号,外形尺寸仅供参考,以实物为主 | ||||
2、 |
以上数据均在环境温度(RT)25℃.工作室无负载条件下测得 | |||||
3、 |
||||||
4、 |
光伏湿冻试验箱的延伸产品请参考官网:http://www.suruigroup.com | |||||
5、 |
||||||
6、 |
光伏湿冻试验箱适用于光伏组件(太阳能电池板)做热循环、湿冻循环、高温高湿双85试验,以确认组件能否承受高温高湿之后随之的负温度影响,以及对于温度重复变化时引起的疲劳和热失效,另外确定光伏组件曝露在高湿度下而产生的热应力及能够抵抗湿气长期渗透的能力。是光伏组件行业必不可少的测试设备。
符合标准与试验方法
IEC 61646-薄膜地面光伏组件热循环试验、湿-冻试验、湿-热试验
a.热循环试验
(目地:确定组件经受由于温度重复变化而引起的热失配、疲劳和不同的应力的能力)
使组件在-40℃±2℃和+85℃±2℃的温度之间循环.最高和最低温度之间温度变化不超过100℃/h
b.湿-冻试验
(目地:确定组件经受高温、高湿之后以及随后的零下温度影响的能力.)
使组件在温度+85℃~25℃之间按照不大于100℃/h;25℃~-40℃不大于200℃/h的速率变化
c.湿-热试验
(目地:确定组件经受长期湿气渗透的能力)
试验温度:85℃±2℃
试验湿度:85%±5%
控制系统

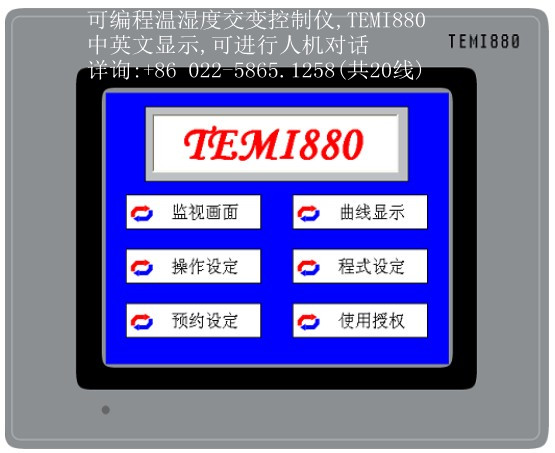

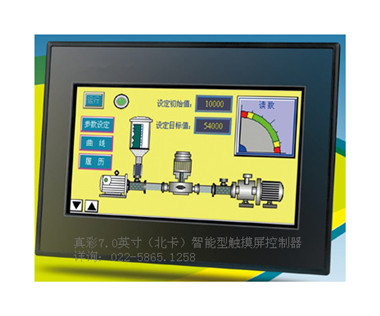

光伏湿冻试验箱采用真彩7.0英寸(北卡)智能型触摸屏控制器;
程序设置时只需设置温度、时间相应参数即可,无须额外输入压缩机等开启指令;
控制器操作界面设中英文可供选择,实时运转曲线图可由屏幕显示;
具有1000个程序记忆,每组1000段 100次循环,10组程序链接功能;
可显示执行程序号码,段次,剩余时间及循环次数,运转时间显示;
PID自动演算和FUZZY控制,具有数据采集,汇出,查看图形功能。
循环系统

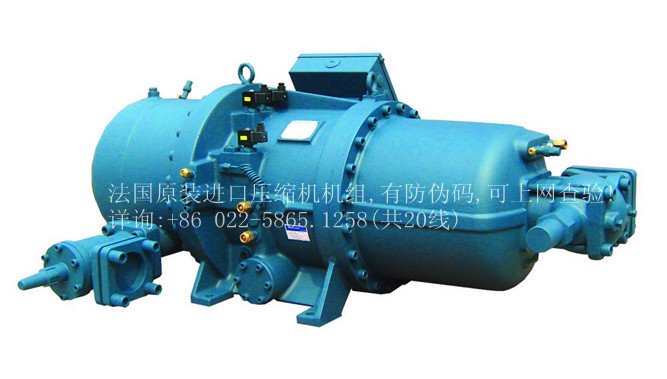

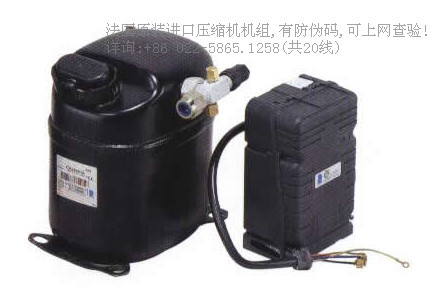

光伏湿冻试验箱制冷机采用法国原装“泰康”全封闭压缩机。
采用多翼式送风机强力送风循环,避免任何死角,可使测试区域内温度分布均匀。
风路循环出风回风设计,风压、风速均符合测试标准,并可使开门瞬间温度回稳时间快。
升温、降温、系统完全独立可提高效率,降低测试成本,增长寿命,减低故障率。
符合标准
光伏组件紫外试验箱可满足:
IEC61215、IEC 61646 、IEC61345-1998、IEC61646;
GB/T19394-2003、GB/T9535-1998、GB/T6492-1986、GB/T6494、GB/T6497、GB 10592—89、GB10586-89;
SJ/T2196;
等相关光伏组件标准。
... ...
设备维护与保养:
光伏湿冻试验箱是采用荧光紫外灯为光源,通过模拟自然阳光中的紫外辐射和冷凝来对材料进行试验的,所以对于光伏湿冻试验箱的维护保养也是格外重要的,我们一起来了解一下它的一些维护保养知识吧!如下:
为了使光伏湿冻试验箱更好地工作,长期保持良好的状态,请按以下项目予以维护:
1、如果光伏湿冻试验箱处在非工作情况下,应保持其干燥,断开电源。
2、试验后将试验机里面的水排掉,擦干工作室及箱体。
3、用完后,记得将塑料外罩上,避免粉尘侵入,如有粉尘,应及时清除。
5、紫外光耐气候试验箱最好放置在通风良好的地方(建议安装换气风机,保持室内通风),切忌应不可安装在灰尘多的场所;
6、紫外光老化试验箱出现故障自己无法排除时,请找相关人员,不要私自拆装;
7、试验箱长时间停止不用,再次使用须仔细检查水源、电源及各部件,确定无误后再启动紫外光耐气候试验箱;
8、操作人员配带防护目镜及护套,因紫外线辐射对人员(特别是眼睛)有强烈的危害,所以操作人员应尽量减少接触紫外线(接触时间应<1min);
9、禁止化学品接触本紫外光耐气候试验箱;(远离可燃物、爆炸物);
11、每次试验结束之后,要将样品取出,紫外光耐气候试验箱内胆清理干净;
13、用完后,记得将塑料外罩上,如有粉尘,应及时清除,保持箱体外观整洁,避免粉尘侵入箱体。
常见故障分析:
一、紫外灯管点不亮。我知道紫外灯管在使用时,有些时候灯管点不亮,有些时候点的亮。这是因为荧光紫外光耐气候试验箱一般使用的都是电子镇流器,电子镇流器的接线方式为插孔式。所以一些时候因为制作工艺的细节问题处理的不是很好,这样就导致在灯角线在与电子镇流器的连接上存在不牢靠的隐患。在以后的使用当中当然就发生间隙性脱线,接触不良等问题。
二、紫外灯管两头发黑。这是因为紫外灯管的灯头是钨,它的熔点是3410℃,当我们点亮灯管时,温度为2000到3000℃之间,灯丝是不会熔化的,会发生升华,那么升华的钨蒸气遇到管壁又凝华成固态的钨,使其变黑,而紫外灯管的灯丝就在灯管的两头,所以只有两头变黑。等紫外灯管开始变黑,那么就需要更换了。所以,为了更好延长灯管的寿命,请不要频繁的启动和关闭灯管。按标准规定,灯管在灯点亮后自少3个小时内不要关闭灯管。
三、紫外水槽锈穿。荧光紫外光耐气候试验箱的水槽用来装水进行加热,模拟一种大自然晚上的冷凝环境。水槽因为是不锈钢制作,所以在使用设备时,如果使用者不按规定加入去离子水的方法来试验,而是加入自来水。这样会导致在设备使用3年左右后,水槽就会被因为水质和水质被加热后形成的物质腐蚀掉,导致水槽生锈,直至水槽等锈穿。
四、水槽加热管更换频繁。因为没有按规定使用去离子水,所以加热管长期浸泡的自来水、高温自来水里。我们都知道加热管是由不锈钢管填充镁粉制作的。所以长期在自来水中进行加热工作,会导致加热管表面的不锈钢被腐蚀,出现锈迹。
五、仪表故障率高。荧光紫外光耐气候试验箱的仪表都是安装在设备最上面的,所以就存在一个问题:在设备进行加热工作时(有时一个试验会做几天,甚至几个星期,实验室温度能到达60℃)而且有的实验室不安装空调,而热气又是往上升,所以仪表会长期饱受高温的摧残,在此高温环境下,仪表就容易出现故障。
注意事项:
1、光伏湿冻试验箱运行过程中,注意要保持充足的水源;
2、在光伏湿冻试验箱试验期间应尽量减少开启箱门的时间;
5、设备出现故障自己无法排除时,请找相关人员,不要私自拆装;
6、光伏湿冻试验箱长时间停止不用,再次使用须仔细检查水源、电源及各部件,确定无误后再启动设备。
7、建议操作人员配带防护目镜及护套,因紫外线辐射对人员(特别是眼睛)有强烈的危害,所以操作人员应尽量减少接触紫外线(接触时间应<1min)。
