振动试验系统的选型涉及试验规范、试验标准、试验样品、试验夹具、振动试验系统、振动控制仪和测量传感器等多种参数,比较繁琐,又比较重要,所以要反复推敲,和制造商多次交流的结果,以下是选型时必须参考的指标:
一、 确定所需的激振力:
电动振动的工作原理是:由固定的磁场和装在该磁场中通以电流的动圈相互作用产生激振力,当动圈线圈通以交变电流时动圈即产生对应的交变运动。振动试验所需的激振力等于运动部件质量和试验加速度的乘积。即当振动动圈质量为m0,附加台面(或水平台面)和夹具的质量为mf,振动试验样品质量为mS时,所需振动激振系统提供的激振力为:
F=(m0+mf+mS)A,运动部件的质量和附加台面或水平台面的质量制造商应该提供。客户可以根据计算的激振力选择对应振动系统最大的激振力。例如:客户试验件样品重量30kg,附加台面和夹具重量是20kg,振动最大加速度为15g,所选电动振动系统的运动部件重量是10kg,预选DC-1000-15振动系统的动圈质量是10kg,系统的推力为:F=(m0+mf+ms)A=(30+20+10)*15=900kg选择DC-1000-15可以满足客户的推力要求,DC-1000-15振动试验系统的额定激振力是1000kg。由于振动夹具和和客户试验样品的频率响应特性因素,客户选择振动推力时应留有10%以上的余量为佳。
二、最大加速度,最大速度,最大位移和频率的关系:
正弦振动时,频率HZ、位移Dmm0-P、速度Vm/s和加速度A有如下关系式:
三、加速度、速度、位移和频率范围等参数的考虑:
空载最大加速度:振动系统空载条件下能够产生的最大加速度值,该值一般为振动系统激振力除以运动部件质量。
最大速度:振动试验系统能够达到的最大速度,该值通常受动圈绕组线长和功率放大器输出电压限制。
振动系统的最大位移:振动试验系统能够产生的最大位移,该值通常受位移保护装置的限制,用单振幅0-P或峰-峰振幅P-P表示。
频率范围:振动试验系统对应于某些变量可以应用的频率范围。例如最大位移,最大速度,最大加速度。
振动系统的额定激振力:振动系统所产生的额定推力。正弦振动时该值指的是峰值推力。随机振动时该值指的是有效值rms。该值受动圈线圈可以通过的最大电流限制。
最大试验载荷:振动台所能加载的最大试验载荷。该值受振动台动圈支持气囊限制,但通过辅助支持等方法可以大大扩展振动台的承载能力。
四、振动控制仪的选择:
选择振动控制仪主要考虑试验的类型和功能。根据试验规范或产品试验标准确定所需振动试验的类型,。振动试验类型一般有以下几种:正弦振动试验、随机振动试验、经典冲击试验、波形再现等。另外考虑几个控制点,确定几个输入通道,几个输出通道,所用传感器是IEEPH或电荷输入型等因素。
五、选配件的选择:
苏瑞股份公司提供多种选件供客户选择,以更好地,更方便地完成客户的振动试验。基本德选件有:中心保持装置,附加台面,工装夹具,水平滑台,辅助支撑装置,辅助导向装置,振动台体电动移动装置,振动台体电动转向装置,远程控制装置,安全防护参观装置等、视频监控装置等。

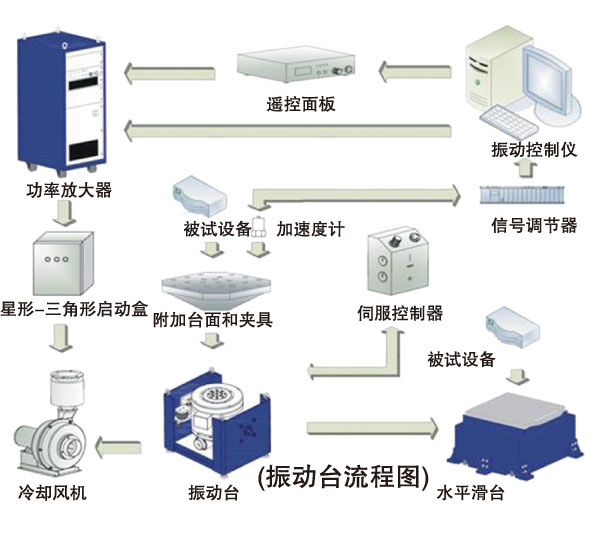

六、电动台的基本构造:
系统型号 ES-1-150 ES-1S-150 ES-2-150 ES-2-230 ES-3-150 ES-3-230 ES-6-230 ES-10-240 额定随机/正弦激振力 1 1.5 2 2 3 3 6 10 冲击激振力 2 3 4 4 6 6 12 20 频率范围 5-4500 5-4500 5-4000 3-2500 5-4000 3-2500 2-3500 5-3000 最大速度 2 2 2 1.5 2 1.5 1.8 1.8 最大加速度 500 750 1000 250 1000 350 1000 1000 最大负载 70 70 70 140 120 140 300 300 最大位移 25 25 25 40 25 40 51 51 系统型号 ES-20-320 ES-20-445 ES-30-370 ES-30-550 ES-40-370 ES-40-445 ES-50-445 ES-60-445 额定随机/ 正弦激振力 20 20 30 30 40 40 50 50 冲击激振力 40/60* 40/60* 60/90* 60/90* 80/120* 80/120* 100/150* 120/180* 频率范围 5-3000 5-2800 5-2800 5-2000 5-2800 5-2700 5-2700 5-2700 最大速度 2/2.5* 2/2.5* 2/2.5* 2/2.5* 2/2.5* 2/2.5* 2/2.5* 2/2.5* 最大加速度 1000 700 1000 500 1000 800 1000 1000 最大负载 300 300 500 500 500 800 800 800 最大位移 51 51 51 51 51 51 51 51 系统型号 ES-20LS3-340 ES-30LS4-445 ES-40LS4-445 ES-50LS3-445 ES-60LS3-445 ES-60LS3-445 ES-60LS3-550 ES-70LS3-550 额定随机/ 正弦激振力 20 30 40 50 60 60 60 70 冲击激振力 40/60* 60/90* 80/120* 100/150* 120/180* 120/180* 120/180* 140/210* 频率范围 5-3000 5-2600 5-2600 5-2700 5-2700 5-2700 5-2500 5-2500 最大速度 2/2.5* 1.8/2.5* 1.8/2.5* 2/2.5* 2/2.5* 2/2.5* 1.8/2.5* 1.8/2.5* 最大加速度 800 750 900 900 1000 1000 730 850 最大负载 300 500 500 800 800 800 1000 1000 最大位移 76 100 100 76 76 76 76 76
振动台风冷系列特点:
风冷系列电动振动试验系统具有频率宽、指标优异、可靠性高、占地面积小、移动方便、操作简单等诸多优点,目前此系列有多种型号的振动台可供选择。激振力范围从1KN到70KN,最大负载从70Kg到1000Kg。可提供气候、力学等多环境试验综合设备。
风冷系统性能亮点:
① 正弦激振力范围:1KN~70KN
② 随机与正弦激振力 1:1
③ 两倍的正弦冲击力(可选三倍)
④ 位移峰峰值25mm、40mm 、51mm、76mm 或100mm
⑤ 轻质动圈,优化设计,耐振性能强,耳轴部位的空气弹簧隔震效果好
⑥ 中心室的空气弹簧承载能力强,低频性能好
⑦ 双磁路设计,漏磁低,磁场均匀
⑧ 正弦、随机、冲击等试验功能
⑨ 风机冷却效果好,噪音低。
