规格与技术参数:( Drug Stability Test Chamber) 药品稳定性试验箱/药品综合稳定性试验箱/药品强光稳定性试验箱:
中文名称:药品综合性试验箱 英文名称:Drug Stability Test Chamber
应用学科:机械工程(一级学科);实验室仪器和装置(二级学科);气候环境试验设备 (二级学科)
产品原理及作用:药品稳定性试验箱用于制药业、医学、生物技术行业和所有包括生命科学的相关工业的潜心研究。GMP原则的要求25℃/60%RH湿度长期稳定性试验条件。在加速试验中40℃/75%RH湿度考查6个月标准,是制药行业的稳定性试验系统领域,主要模拟环境气候中温度、湿度、光照试验。
型号/规格 |
RYP-150GSP |
RYP-250GSP |
RYP-500GSP | ||||
又名 |
YP-150GSP |
YP-250GSP |
YP-500GSP | ||||
容积 |
150L |
250L |
500L | ||||
工作室尺寸(mm) |
600×405×620 |
680×500×730 |
800×700×900 | ||||
外型尺寸(mm)约 |
880×1010×1740 |
1000×1210×1900 | |||||
功率(KW) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 | |
电源 |
AC380V±10% |
AC380V±10% |
AC380V±10% |
AC380V±10% |
AC380V±10% |
AC380V±10% | |
频率(Hz) |
50±0.5Hz |
50±0.5Hz |
50±0.5Hz |
50±0.5Hz |
50±0.5Hz |
50±0.5Hz | |
线制 |
三相五线制 |
三相五线制 |
三相五线制 |
三相五线制 |
三相五线制 |
三相五线制 | |
性 能 指 标 |
控温范围 |
有光照10~65˚C | |||||
控温波动 |
±1.0˚C | ||||||
控湿范围 |
40~95%RH | ||||||
光照强度 |
|||||||
照度误差 |
≤±500LX | ||||||
调温调湿方式 |
平衡调温调湿方式 | ||||||
恒温波动温度 |
±0.5℃ | ||||||
恒温波动湿度 |
|||||||
控 制 系 统 |
控制器 |
微机控制(日本OYO仪表) |
|||||
温度传感器 |
Pt100铂电阻 进口温湿度变送器 | ||||||
控温仪规格 |
精度:0.1℃ | ||||||
测 温 体 |
Pt100测试传感器 | ||||||
控制方式 |
|||||||
其他配置 |
带RS232和RS485计算机接口实行人机对话、联机数据传输及远程控制功能; 配送智能化计算机控制支持软件系统; 仪表可显示设定参数、当前运行程式号、当前运行时间及剩余时间、加热器工作状态、加湿器工作状态、程式运行趋势、循环剩余次数等; 程式自动运行、停机后自动断电; 仪表能实现手动PID控制及PID自整定功能、能展现程式运行曲线、能定值控制与程式控制进行无忧切换、能中文与英文进行无忧切换、能自动进行故障显示、报警。 | ||||||
冷 冻 系 统 |
制冷压缩机 |
采用原装丹麦“丹佛斯”全封闭;体积小、重量轻、噪音低、效率高、寿命长而享誉世界制冷行业,尤其是丹佛斯压缩机的抵噪音设计,高效率和节能的象征 | |||||
冷媒 |
进口R404 A或 R23A | ||||||
冷凝器 |
|||||||
蒸发器 |
鳍片式 | ||||||
其它附件 |
制冷干燥过滤器、电磁阀 | ||||||
箱 体 结 构 |
外箱材质 |
均采用优质(t=1.2mm)A3钢板数控机床加工成型,外壳表面进行喷塑处理,更显光洁、美观 | |||||
内箱材质 |
采用进口高级不锈钢(SUS304) | ||||||
温湿度循环系统 |
采用特制空调型低噪音长轴风扇电机,耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环 | ||||||
辅助结构 |
样品架可根据需要调节上下的位置 | ||||||
箱门 |
内壁装有8~10支日光灯进行光照试验 | ||||||
隔热 |
为保护灯管使用寿命,内部工作室另装一片钢化玻璃门使产品和灯管隔离 | ||||||
观察窗 |
箱门具备大视角保温真空钢化玻璃,便于用户视察样品试验过程 | ||||||
保温材料 |
|||||||
门把手 |
采用无反作用门把手,操作更容易 | ||||||
脚轮 |
机器底部采用高品质可固定式PU活动轮 | ||||||
质 保 |
箱体 |
||||||
整机 |
|||||||
零部件 |
本公司售出所有产品,承诺15 年内皆有零件更换 | ||||||
执行元器件 |
日本富士小型继电器 法国“施耐德”交流接触器:机械寿命高达2000万次;电寿命高达200万次。“TH”防护处理,可以在湿热的环境中使用。产品本体上可以附加辅助触头,通电/断电延时触头,机械闭锁等模块 | ||||||
供水条件 |
采用纯净水、蒸馏水、去离子水。电阻率≥500Ω.m | ||||||
安全保护 |
压缩机过热保护、超载保护、缺水保护、超温保护、电器短路保护 | ||||||
载物托盘(标配) |
2块 | ||||||
电源要求 |
|||||||
预装功率 |
总功率+2.0KW | ||||||
使用环境温度 |
5℃~+30℃(24小时内平均温度≤30℃) | ||||||
安装场所 |
1、与相邻的墙壁或器物之间的距离300mm 2、为了稳定的发挥试验箱的功能、性能,应选择常年温度为15~35℃,相对湿度大于85%的场所。 3、安装场所的环境温度切忌急剧变化。 4、应安装在水平面上(安装时应用水平仪在地面上确认水平)。 5、应安装在无直射阳光的场所。 7、应安装在远离可燃物、爆炸物及高温发热源的地方。 8、应安装在灰尘少的场所。 | ||||||
使用环境湿度 |
≤85%R.H | ||||||
备 注 |
1、 |
“RYP-150SD”为药品综合性试验箱型号,外形尺寸仅供参考,以实物为主 | |||||
2、 |
以上数据均在环境温度(RT)25℃.工作室无负载条件下测得 | ||||||
3、 |
|||||||
4、 |
药品综合性试验箱的延伸产品请参考官网:http://www.suruigroup.com | ||||||
5、 |
|||||||
6、 |
产品用途
药品稳定性试验箱用于制药业、医学、生物技术、食品工业等行业、电子工业和所有包括生命科学的相关工业的潜心研究。WHO原则的要求25℃/60%RH湿度长期稳定性试验条件。在加速试验中40℃/75%RH湿度考查6个月标准是制药行业的稳定性试验系统,主要模拟环境气候中温度、湿度、光照试验。
设备主要特点
采用微电脑控制温度,湿度,控制稳定,准确,可靠。
独特风道循环系统,确保工作室内部风力分布均匀。
温湿度控制器,压缩机,循环风机等零部件均采用进口产品,具有稳定,安全可靠的特点。
独立超温,低温声光跟随踪报警系统,保证试验安全运行不发生意外。
升温,降温,加湿系统完全独立可提高效率。
采用进品不锈钢内胆,四角半圆弧易清洁。
箱体结构特点
药品稳定性试验箱内室材料使用镜面SUS304B板,具有耐酸、耐腐蚀易清洗特点;
箱门具备大视角保温真空钢化玻璃,便于用户视察样品试验过程;
采用优质的门磁封条和保温材料令整机性能更优越;
具有合理的风道循环系统,使得箱体内温湿度达到最高均匀性;
药品稳定性试验箱供水系统:采用自动补水功能,标配水泵
控制器

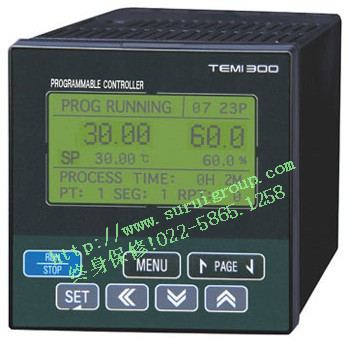

温度控制器:原装韩国进口大屏幕程控仪;

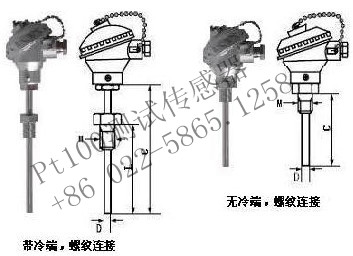

测 温 体:Pt100测试传感器;
控制方式:热平衡调温调湿方式;
带RS232和RS485计算机接口实行人机对话、联机数据传输及远程控制功能;
配送智能化计算机控制支持软件系统;
仪表可显示设定参数、当前运行程式号、当前运行时间及剩余时间、加热器工作状态、加湿器工作状态、程式运行趋势、循环剩余次数等;
程式自动运行、停机后自动断电;
仪表能实现手动PID控制及PID自整定功能、能展现程式运行曲线、能定值控制与程式控制进行无忧切换、能中文与英文进行无忧切换、能自动进行故障显示、报警。
控制特点
药品综合稳定性试验箱温湿度采用进口液晶触摸屏控制器,相对温湿度性能精确的设定显示,分辨率达到0.1℃/0.1%rh。
一、药品稳定性试验箱独特的人性化设计:
1)、采用世界环保潮流、全新无氟设计,低能耗、高效率、促进节能,使你和药品一样让您始终走在健康生活的前沿。
2)、集微电脑控制器,控制稳定、准确、可靠。
3)、采用304不锈钢内胆,四角半圆弧形,易清洁,便于操作。
4)、独特风道循环,确保工作室内部风力分布均匀。
5)、箱体左侧有一直径25mm的测试孔,便于观察实验状态。
二、连续运行保证:
1)、连续运行无需化霜,避免在使用过程中,因为化霜产生箱内温湿度波动。
2)、两套进口压缩机自动切换,确保药品试验长时间连续运行不发生故障。突破其他国内药品试验箱无法长时间连续运行的缺陷。
三、药品稳定性试验箱品质保证:
温湿度控制器、压缩机、循环风机等关键零部件尚测均采用进口产品,具备长时间运行稳定、安全、可靠等特点。
四、安全功能:
独立限温报警系统,能声光报警提示操作者,保证实验室安全运行不发生意外。温度偏低或 偏离及超温报警。
五、进口湿度传感器:
选用能在高温状态运行的湿度传感器,避免干湿球湿带频繁更换带来的烦恼。
六、药品稳定性试验箱紫外杀菌系统:
紫外杀菌灯置于箱内后壁,可定期对箱体内部进行消毒,可有效杀灭箱体内循环空气和增湿盘水蒸气的浮菌,从而有效防止药品试验期间的污染。
七、光照度自动监测和控制:
突破现有国产稳定试验箱光照度无法监测和控制的缺陷,采用光传感器进行监测并无级可调,减少由于灯管的老化造成光照度衰减和试验误差。
八、资料记录与故障诊断显示:
当试验箱发生故障,动态显示屏会出现故障信息,试验箱运行故障一目了然。可连接打印机或485通讯接口,用电脑和打印机记录温度和时间曲线,为试验过程数据储存与回放提供有力保证。

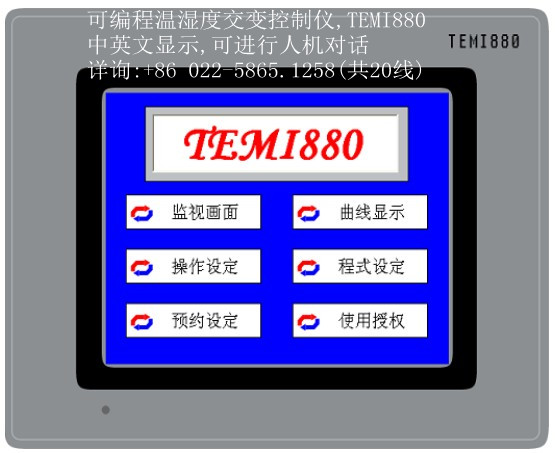

九、药品稳定性试验箱可程式触摸屏控制器:
1)、控制器操作界面设中英文可供选择,即时运转曲线图可由屏幕显示。
2)、资料及试验条件输入后,武汉尚测试验设备有限公司控制器具有荧屏锁定功能,避免人为触摸而停机。
3)、具有100组程式1000段999循环步骤的容量,每段时间设定最大值为99小时59分。
4)、采用超大屏幕触摸式荧幕画面,荧幕操作简单,程式编辑容易。
5)、具有P.I.D自动演算功能,可将温湿度变化条件立即修正,使温湿度控制更为精确稳定。
6)、具有RS-232或RS-485通讯界面,可在电脑上设计程式,监视试验过程并执行开关机等功能。
技术措施
制冷系统:两套原装进口制冷系统,可自动切换工作,保证设备长期连续运行。
调节方式:平衡式调温调湿方式,保证温湿度精确可靠,波动度小。
控制器操作界面设中英文可供选择,即时运转曲线图可由屏幕显示。
具有100组程式10段9循环步骤的容量,每段时间设定最大值为99小时59分。
资料及试验条件输入后,控制器具有荧屏锁定功能,避免人为触摸而停机。
具有P.I.D自动演算功能,可将温湿度变化条件立即修正,使温湿度控制更为精确稳定。
具有RS-232或RS-485通讯界面,可在电脑上设计程式,监视试验过程并执行
设备功能
药品稳定性试验箱是用来对药品失效评测所需长时间稳定的温度、湿度环境和光照环境进行测量的仪器。适用于制药企业对药品及新药的加速试验、长期试验、高温试验和强光照射试验,是制药企业进行药品稳定性试验最佳选择方案。
★稳定性试验条件
温度:+25℃±2℃
湿度:60+5%RH
时间:12个月
温度:+40℃±2℃
湿度:75+5%RH
时间:6个月
强光照射条件光照度:4500+500LX
操作规程
一、药品稳定性试验箱目的和范围
建立药品稳定性试验箱的操作规程,确保药品稳定性试验箱的正确使用。本规程适用于药品稳定性试验箱的操作与维护。
二、药品稳定性试验箱环境条件
3、供水条件:加湿器用水,采用蒸馏水、去离子水或纯净饮用水。
三、安装检查
1、设备安装后,首先检查系统组件是否因运输损坏、碰伤。
2、连接好蒸馏水或去离子水进水管,进水压力不宜过大。
3、接通电源,仪表应有显示。
4、接通照明开关,箱内上方的照明灯应亮。
四、药品稳定性试验箱控制系统
A、仪表操作
1、用智能电脑温度控制仪表控制温湿度,直接设定和显示温湿度,并可在线修正测量误差等。
2、打印机实时监测记录箱内温湿度数据和曲线,年,月,日和北京时间。
3、采用独立可调温度控制器作独立超温保护器。
B、指示灯
1、工作时灯亮。
2、加湿:加热器工作时灯亮。
3、温湿度偏差报警:当测量温湿度超过或达到设定的tB或HB值,产生声光报警,报警声可通过面板开关消除。
4、超温:当工作室温度超温保护设定温度时此灯亮,并切断加湿电源。
5、断水:蒸气加湿水系统缺水时,此灯亮,并切断加湿电源。
C、控制开关
1、电源:打开电源开关按钮,系统总电源接通。
3、制冷:打开制冷开关按钮,制冷机开始制冷或除湿工作。
4、报警声消除:发生温湿度偏差报警时,可通过此开关消除报警声。
五、药品稳定性试验箱操作及使用
A、药品稳定性试验箱操作
1、接通试验箱供电电源。
2、打开电源开关。
3、设置超温保护温度值,一般将其设为高于工作温度10-20℃左右。
B、温湿度记录仪参数设置
1、仪表通电后,按下功能键,此时上排窗显示“Lock”符号,下排窗显示密码值,此时您只要按动▲键和▼键,既可对仪表进行规定范围内任意值设定。
t:打印周期,单位分,t=0为停止打印;
Year年份,01~99;
Hour:小时,0~23;
YUE:月份,1~12;
dATe:日期,1、3、5、7、8、10、12月为31天,4、6、9、11为30天,2月为29天。
C、注意事项
1、操作药品稳定性试验箱应有专人负责,应经常注意设备运行状态;
2、应经常观察加湿储水容器的水位高低,以避免缺水。
符合标准
药品稳定性试验箱按照2005版药典物品稳定性试验指导原则大纲和GB10586-2006有关条款制造。
