应用学科：机械工程（一级学科）；实验室仪器和装置（二级学科）；气候环境试验设备 (二级学科）

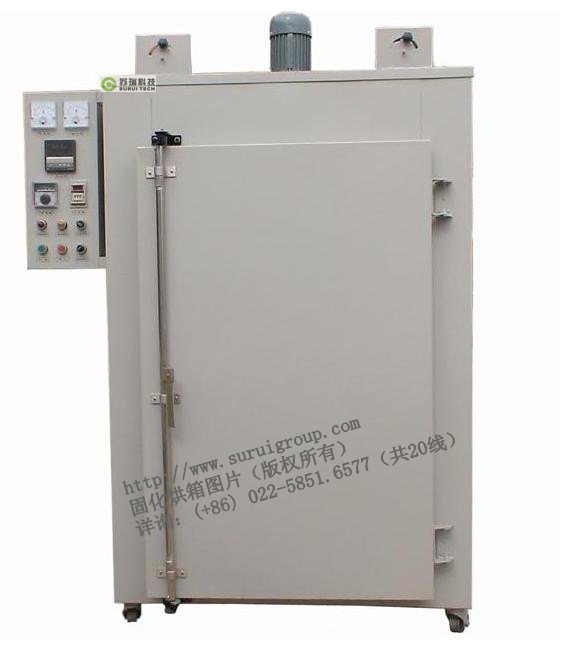

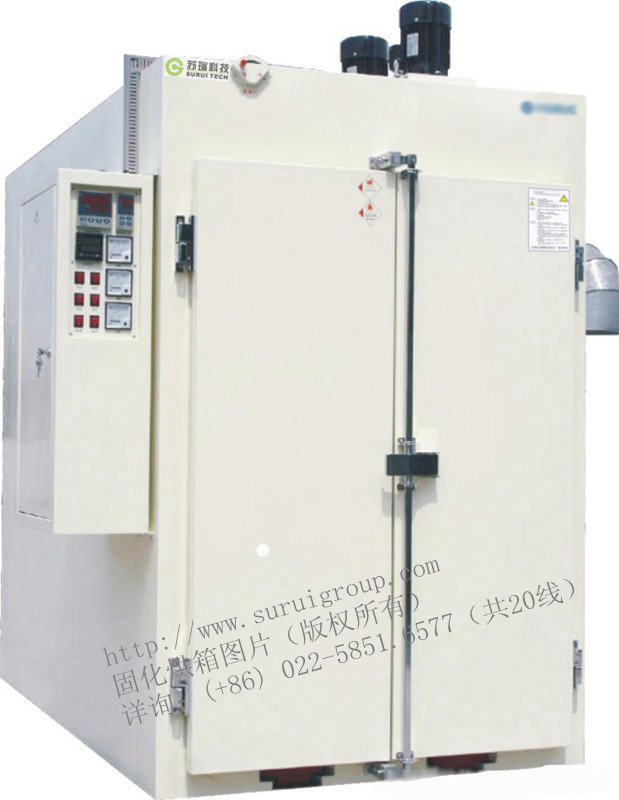

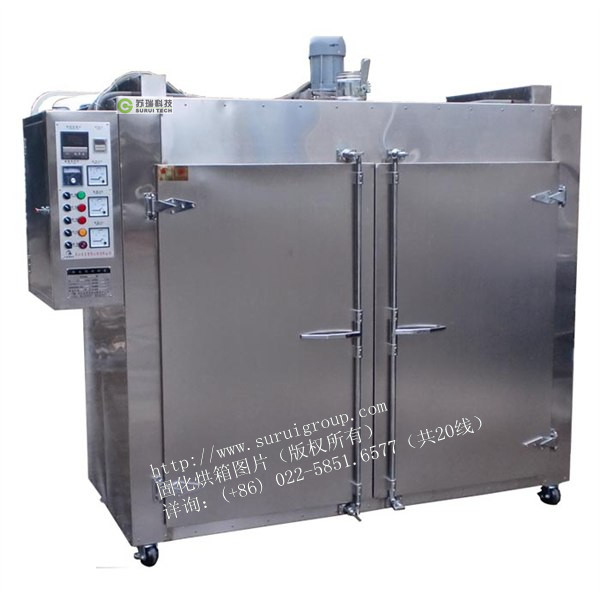

箱体结构特点:

1、采用智能程序温控仪控温，PID参数自整定，SSR固态继电器调功，无触点连续调节，自动完成烘干工艺全过程，操作简便，性能可靠；精选国内外电器控制元件，使固化炉的电控部分可靠性达到最优。

2、根据产品摆放位置的不同，选用合理的热风循环方式，使工作室内温度分布更均匀，固化效果更好。

3、箱体设有防爆门，在发生意外时可使损失降低到最低限度。

4、采用全密封电热管加热，抗氧化、性能稳定、寿命长。

5、标配进、排气装置，可手动或自动调节工作室的换气量，排气口可配置管道，产生的废气可由管道排出。

6、设有独立超温保护装置，能在超温时发声发光报警信号并切断加热电源，保护设备及工作安全。

7、保温材料选用低导热系数优质保温棉，节能效果明显。

控制器:

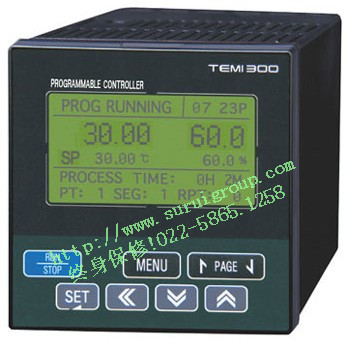

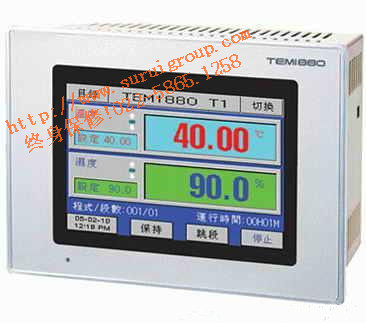

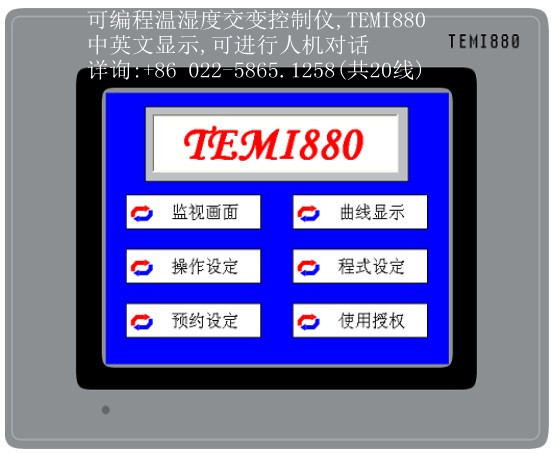

进口LED数显P、I、D +S、S、R.微电脑集成控制器/TEMI-300/TEMI-880/TEMI-2500/TEMI-2800/Unicom 中英文显示彩色触摸屏,具有通讯接口及打印功能;资料及试验条件输入后，控制器具有锁定功能，避免人为触摸而改变温度值。该系列产品所有的控制器均为可编程控制器。

具有P.I.D自动演算的功能，可将温度变化条件立即修正，使温度控制更为精确稳定。

可选配打印机。

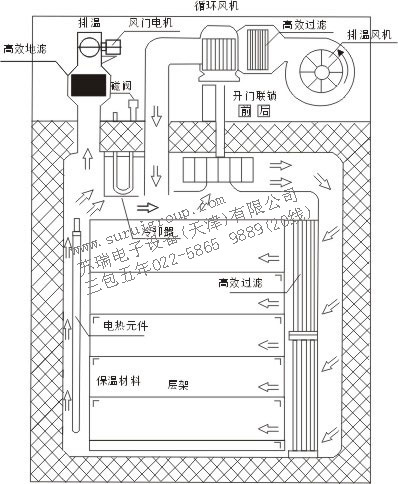

<, A href="http://www.suruigroup.com/">风路循环系统:

风路循环出风回风设计，风压风速均符合测试标准，并可使开门瞬间温度回稳时间快。

升温、降温、系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。

符合标准:

GB/T 2423.1-2008试验A《低温试验方法》

GB/T 2423.2-2008试验B《高温试验方法》

GB/T 2423.3-2006试验C《恒定湿热方法》

GB/T 10586-2006《湿热试验箱技术条件》等国家标准进行设计制造，可进行各种高低温湿热环境试验

GB 10589-89 低温试验箱技术条件

GB 10592-89 高低温试验箱技术条件

GB 11158-89 高温试验箱技术条件

GBT5170.2-1996 电工电子产品环境试验设备基本参数检定方法 温度试验设备

GB2423.1-89 电工电子产品基本试验规程 试验A低温试验方法

GB2423.2-89 电工电子产品基本试验规程试验B高温试验方法

GB2424.1-89, 电工电子产品基本环境试验规程高温低温试, 验导则

... ...

固化高温烘箱选购指南:

高低温试验箱选购指南选购的时候请务必根据自身的试验需求参考如下几点：

⒈温度范围：设备的温度范围多少，可以参考最高温和最低温数值

⒉循环功能：设备是否具有温度循环功能，即为：温度之间反复循环切换曲线循环。

⒊湿度范围：设备是否带有湿度功能

⒋热负载：很多测试的电子产品会进行通电测试，在通电的情况下，被测试的产品会发热，这样就会产生负载。所以有时候买回来的设备，如标配是-20度，可是最后温度降不下来，就是这个原因，所以一定要跟厂家说明负载情况。

⒌设备搬运：请参考设备的外型尺寸，与设备最终安排位置情况，如门尺寸，楼梯电梯尺寸等。

⒍电源：请参考设备的功率大小与最终安置的试验室电源是否吻合或满足。

固化高温烘箱选择依据:

存在于地球表面及大气层空间中的自然环境因素和诱发环境因素的种类，目前还无法统计出个确切的数目。其中对工程产品（设备）的使用及寿命影响较大的因素不下几十种。从事工程产品环境条件研究的工程师们将自然界存在以及人类活动所诱发的环境条件整理归纳为一系列的试验标准和规范，用以指导工程产品的环境及可靠性试验。如指导军工产品进行环境试验的GJB150—中华人民共和国国家军用标准《军用设备环境试验方法》，指导电工电子产品进行环境试验的GB2423—中华人民共和国国家标准《电工电子产品环境试验方法指南》等。因此，我们选择环境及可靠性试验设备时主要的依据是工程产品的试验规范和试验标准。

其次，为了规范试验设备中环境试验条件的容差，保证环境参数的控制精度，国家技术监督机构及各工业部门还制订了一系列的环境试验设备及检测仪器仪表的检定规程。如中华人民共和国国家标准GB5170《电工电子产品环境试验设备基本参数检定方法》，又如国家技术监督局颁布实施的JJG190-89《电动振动试验台系统试行检定规程》等。这些检定规程也是选择环境及可靠性试验设备的重要依据，不符合这些检定规程要求的试验设备是不允许投入使用的。

设备固化高温烘箱选择基本原则:

环境及可靠性试验设备的选择应遵循以下五条基本原则：

1）．环境条件的再现性

在试验室内完整而精确地再现自然界存在的环境条件是可望而不可及的事情。但是，在一定的容差范围之内，人们完全可以正确而近似地模拟工程产品在使用、贮存、运输等过程中所经受的外界环境条件，这段话用工程的语言概括，就是“试验设备所创造的围绕被试产品周边的环境条件（含平台环境）应该满足产品试验规范所规定的环境条件及其容差的要求”。如用于军工产品试验的温度箱不仅要满足国军标GJB150.3-86、GJB150.4-86中根据不同类型产品所规定的高温、低温的试验量值、试验时间，同时也应满足试验规范中对温度场的均匀性和温度控制精度的要求。只有这样，才能保证在环境试验中环境条件的再现性。

2）．环境条件的可重复性

一台环境试验设备可能用于同一类型产品的多次试验，而一台被试的工程产品也可能在不同的环境试验设备中进行试验，为了保证同一台产品在同一试验规范所规定的环境试验条件下所得试验结果的可比较性，必然要求环境试验设备所提供的环境条件具有可重复性。这也就是说，环境试验设备施用于被试验产品的应力水平（如热应力、振动应力、电应力等）对于同一试验规范的要求是一致的。

环境试验设备所提供环境条件的可重复性是由国家计量检定部门依据国家技术监督机构所制定的检定规程检定合格后提供保证。为此，必须要求环境试验设备能满足检定规程中的各项技术指标及精度指标的要求，并且在使用时间上不超过检定周期所规定的时限。如使用非常普遍的电动振动台除满足激振力、频率范围、负载能力等技术指标外，还必须满足检定规程中规定的横向振动比、台面加速度均匀性、谐波失真度等到精度指标的要求，而且每次检定后的使用周期为二年，超过二年必须重新检定合格后才能投入使用。

3）．环境条件参数的可测控性

任何一台环境试验设备所提供的环境条件必须是可观测的和可控制的，这不仅是为了使环境参数限制在一定的容差范围之内，保证试验条件的再现性和重复性要求，而且从产品试验的安全出发也是必须的，以便防止因环境条件失控导致被试产品的损坏，带来不必要的损失。目前各种试验规范中大体要求参数测试的精度不应低于试验条件允许误差的三分之一。

4）．环境试验条件的排它性

每一次进行的环境或可靠性试验，对环境因素的类别、量值及容差都有严格的规定，并排除非试验所需的环境因素渗透其中，以便在试验中或试验结束后判断和分析产品失效与故障模式时，提供确切的依据，故要求环境试验设备除提供所规定的环境条件外，不允许对被试产品附加其它的环境应力干扰。如电动振动台检定规程中所限定的台面漏磁，加速度信噪比、带内带外加速度总均方根值比。随机信号的检验、谐波失真度等精度指标都是为了保证环境试验条件的唯一性而制定的检定项目。

5）．试验设备的安全可靠性

环境试验，特别是可靠性试验，试验周期长，试验的对象有时是价值很高的军工产品，试验过程中，试验人员经常要在现场周围进行操作或测试工作，因此要求环境试验设备必须具有运行安全、操作方便、使用可靠、工作寿命长等特点，以确保试验本身的正常进行。试验设备的各种保护、告警措施及安全联锁装置应该完善可靠，以保证试验人员、被试产品和试验设备本身的安全可靠性。

固化高温烘箱的保养:

高温烘箱在使用的过程中，有很多注意事项，也要经常需要保养，这样可以延长试验箱、试验机的使用寿命。下面介绍注意事项及高温烘保养:

日常保养：

Ø 打扫表面及内腔灰尘，保持机器干净、卫生

Ø 检查电流表电流跟正常时是否一样，如有异样，通知维修工检修

Ø 突然停电，要把加热开关关闭，防止来电时自动启动

Ø 检查风机运转是否正常，有无异常声音，如有立即关闭机器并通知维修工检修

Ø 加湿桶入水管，必须将所存留之空气完全排出，以防水无法进入

月保养：

Ø 检查通风口是否堵塞，并清理积尘

Ø 检查风机运转、电流是否正常，检查温控器是否准确，如不准确，请调整温控器的静态补偿或传感器修正值

Ø 检查发热管有无损坏，线路是否老化

Ø 检查延时器是否准确，误差是否允许

Ø 绝对禁止试验爆炸性，可燃性及高腐蚀性物质

Ø 请详阅控制器说明书及相关说明书后，方可操作高温烘箱

还要定期进行维护保养，制冷系统的冷凝器定期清理，对于活动部件应按说明书加油润滑，电器控制系统定期维护检查等等，这些工作是必不可少的。在试验运行过程中突然出现故障时，控制仪表上出现对应的故障显示提示并有声讯报警提示。操作人员可以对照设备的操作使用中的故障排除一章中快速检查出属于哪一类故障，即可请专业人员快速排除故障，以确保试验的正常进行。其它环境试验设备在使用中还会有其它的现象，那就要具体现象，具体分析和排除，在高温试验中，如温度变化达不到试验温度值时，可以检查电器系统，逐一排除故障。如温度升得很慢，就要查看风循环系统，看一下风循环的调节挡板是否开启正常，反之，就检查风循环的电机运转是否正常。如温度过冲厉害那么就需要整定PID的设置参数。如果温度直接上升，过温保护，那么，控制器出故障，须更换控制仪表。

固化高温烘箱使用注意事项：

1、温度：选择比实际使用温度高10度即可。根据工艺要求，计算好实际要求的温差，以保证烘烤的效果。举例：如果使用温度是150度，220度，360度，440度，按最高设计温度500度做。4个温度，如果是同一种产品。控制上最好选用可控硅。不同的产品，使用时低温状态下，温差要稍微大一些。150度和220度的实际使用效果，没有低温烤箱好。使用中温500度烤箱，150度烘烤温差比低温250度烤箱要高2~5度。还得看厂家的设备质量好坏。烤箱分为低温（0-250度)、中温250-600度)、高温(600-1500度）超过1200度公司建议采用碳硅棒加热，完全可以根据产品的工艺要求选择。

2、放料：怎么把产品方进去。可以给烘箱分层。配置托盘，有网盘，实体盘，冲孔盘。多的话可以用料架，车架。但注意一个问题。操作人员是否方便操作。举例说：高1500宽1500深度850mm的烤箱。如果做烤盘放物品。就要考虑操作人员能不能拿得动的问题。很多工厂里操作人员都是女孩子。身高也1500mm多。如果要她举起那个1500*850规格的烤盘。有点难度，还不说要烘烤的产品多重。

3、如何应对超温故障：该设备的故障主要是超温后不能可靠地切断电源。该系统的温度是由一个电触点式温度计控制。当确定好工作温度后,温度计接通,系统的继电器J4动作,控制继电器J1释放,切断加热电源,停止加热。而超温+2℃报警系统是由继电器J4控制,但只是报警,并不切断加热电源。因此整个控制电路只有一层超温保护系统。系统的正常运行是保证考核样品安全的唯一保障。当年考核过程中发生的烧毁样品事故,就是由于高温箱超温失控,保护系统失灵,工作人员又没及时采取措施而造成,因此，在超温时，应及时启动保护系统，而不是切断电源。

大型固化高温烘箱在设计制作中注意的问题：

我公司是生产环境试验设备的专业厂家,在近三十年生产环境试验设备中,往往会遇到因试验箱工作温度变化的情况不同,而产生箱体结构冷热变形,使产品达不到所需的技术指标和设计的预期效果。大型高温烘箱（350℃)在设计中所遇到的情况就十分明显。但12年以来，由于科研人员殚尽竭虑的钻研与研究，终于在设备生产方面取得了质的飞跃，下面就我厂生产的高温烘箱,在设计和制作中,需特别注意的问题作简要说明：

一、大型高温烘箱箱体材料的选用：

1、蠕变强度：高温工作的零件不允许产生过大的蠕变变形,须限制其在使用期间的变形量。蠕滑是金属材料在高温下产生的一种不可恢复的塑性变形。

2、持久强度：持久强度是高温受力零件的主要设计依据,在考虑强度的同时,要求材料具有一定的持久塑性，对于风叶盘和风叶片等要求高的零件尤其重要。

3、抗松弛性：高温紧固件和弹簧等在服役期内不能产生过大的应力松弛。

4、抗氧化性：高温箱内用的零件的氧化剥落是零件损坏的主要原因,如热老化试验箱工作室内的零部件.一些受力零件的氧化还会削弱零件的结构强度,则要求在设计时增加氧化裕量。

5、零件在长期使用后,不应产生组织变化而使强度降低或脆化。高应力零件要考虑高温屈服,受交变温度作用的零件应考虑疲劳,受摩擦零件应有较好的耐磨性。

为解决上述问题，根据高温烘箱的特殊要求，我公司选用了如下的箱体材料：

1、选用牌号为优质碳素1.5mm A3钢板，作为箱体外壳的制作材料.外壳零部件加工完毕后,表面喷塑.一是增加钢板的抗氧化性,同时使产品外形美观。箱体外壳和环境温度接触,当高温箱工作时,其箱内工作温度的影响很小,不必考虑应具有的耐热性能。

2、选用日本全进口1.2mm SUS304不锈钢优质钢板制作高温箱内胆及工作室内各零部件所需材料,能克服J00℃高温箱其抗氧化强度、持久强度、抗松弛性、蠕变强度等需求。

二、大型高温箱箱体结构设计应注意的问题：

1、箱体外壳设计时应注意的问题对于大型高温箱箱体外壳由于其零、部件尺寸很大,如DGFd41,其外形尺寸为组860×4160×3860。在设计时,要考虑便于加工制作(包括饭金加工和喷塑)。在组装时,要考虑在没有起重设备的情况下,便于安装以及箱体各零件之间的连接问题。另外,我们还把电气控制柜装在箱体的两侧面,这样更增强了外壳的刚度.因此,用碳素钢加工箱体外壳是可行的。

2、此牌号的不锈钢其热处理温度为1000~1100℃,其使用在工作温度为400℃的高温箱的工作室上,长期使用后不会产生氧化剥落,不产生组织变化而使高温箱的工作室、风板、搁板的强度降低或脆化，内胆各零部件之问连接处的边高40mm,，又由于内胆顶其跨度大,其各个零部件之间的连接处还用钢板折弯成10#槽钢形状,与内胆顶各零部件用螺栓连接,在使用后内胆顶未产生变形现象。

三、大型高温箱整体设计时应注意的问题：

1、箱体外壳与内胆的连接处：正确使用高低温交变湿热试验箱由于箱体内工作温度为J00℃,其内胆由于热膨胀的缘故,在工作室的深度方向,内胆将会比尺寸增长为:L,=d(TZ一T,)L=30~。而外壳尺寸基本上不变。

2、箱体内胆受400℃的高温后,就整个内胆而言,其线膨胀不是朝一个方向,而是向立体空间的六个平面同时产生.就高温箱的具体情况,其内胆除了不能底面、前面膨胀(“前面”已采取措施限位了)以外,在其内胆的其它四个平面产生膨胀变形。内胆热膨胀向后增长的尺寸为30~,向左右面增长的尺寸为26mm左右,向上增长的尺寸为2lmm左右。如果内胆受热产生热膨胀后,其增长的尺寸,在没有过渡的情况下,就会迫使内胆变形即内胆四个平面变成球面,使高温烘箱不能正常工作。

3、箱体大门与箱体关闭程度将会影响高温箱的保温效果和箱体表面的温升,以致于增加能耗。大门内表面产生的热膨胀也将会影响产品的使用.这就要求设计时要在大门内盖与大门装配之位置留有足够的间隙,在大门壳上压过渡筋,克服热变化后产生的不良效果。

关于大型高温烘箱的结构设计除应注意以上的问题外,还应考虑与鼓风系统相配备的通风道的设计、鼓风量大小的设计、加热器安装位置及加热功率大小的设计、保温效果的设计以及用户所提供的工艺要求、技术条件及整个产品的宏观设计等,以满足用户和产品能达到有关标准,确保产品的可靠性。

严禁试验物品：

（一）、爆炸物：

1．硝化甘醇（乙二醇二硝酸酯）、硝化甘油（丙三醇三硝酸酯）、硝化纤维素及其它爆炸性的硝酸酯类。

2．三硝基苯、三硝基甲苯、三硝基苯酚（苦味酸）及其它爆炸性的硝基化合物。

3．过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。

（二）、可燃物：

1. 自燃物：

金属："锂"、”钾”、"钠"、黄磷、硫化磷、红磷。

赛璐璐类：碳化钙（电石）、磷化石灰、镁粉、铝粉、亚硫酸氢钠。

2． 氧化物性质类：

⑴ 氯酸钾、氯酸钠、氯酸铵以及其它的氯酸盐类。

⑵ 过氧酸钾、过氧酸钠、过氧酸铵以及其它的过氧酸盐类。

⑶ 过氧化钾、过氧化钠、过氧酸钡以及其它的无机过氧化物。

⑷ 硝酸钾、硝酸钠以及其它的硝酸盐类。

⑸ 次氯酸钾以及其它的次氯酸盐类。

⑹ 亚氯酸钠以及其它的亚氯酸盐类。

（三）、易燃物：

⑴ 乙醚、汽油、乙醛、氧化丙烯、二硫化碳及其它燃点不到-30℃的物质。

⑵ 普通乙烷、氧化乙烯、丙酮、苯、甲基乙基甲酮及其它燃点在-30℃以上而小于0℃的物质。

⑶ 甲醇、乙醇、二甲笨、酸醋戊酯及其它燃点在0℃以上低于30℃的物质。

⑷ 煤油、汽油、松节油、异戊醇、酸醋及其它燃点在30℃以上低于65℃的物质。

(四)、可燃性气体：

氢、乙炔、乙烯、甲烷、乙烷、丙烷、丁烷及其它在温度为15℃时1大气压情况下可能会燃烧的气体。
