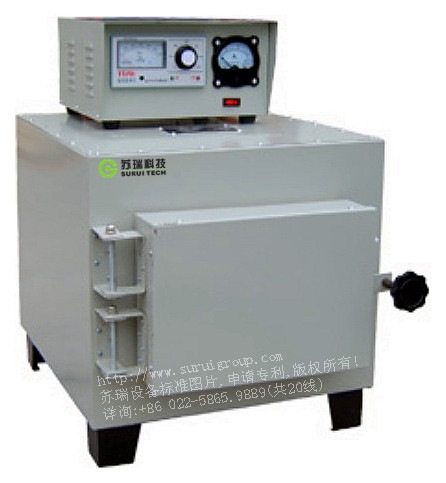

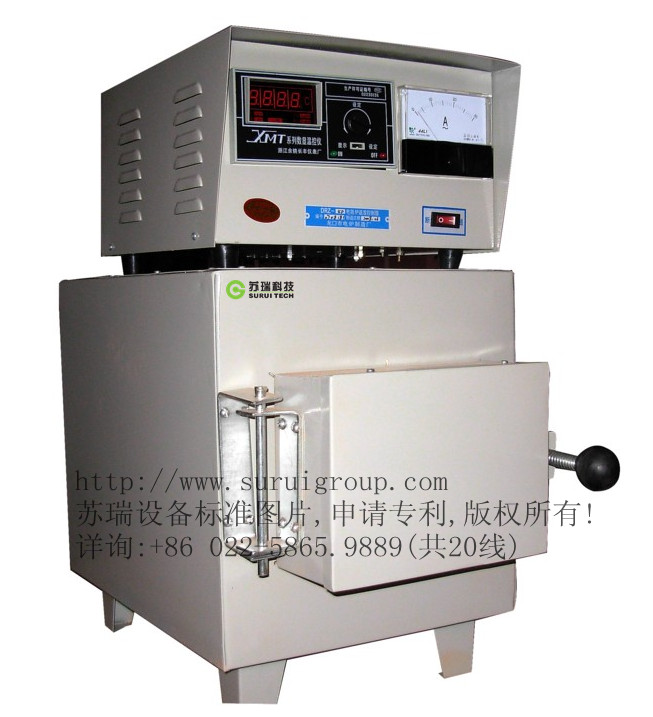

中文名称：箱式电炉高温炉 英文名称：High temperature box type resistancefurnace
定义：箱式电炉高温炉额定温度在1000℃-1700℃，适用于各大专院校及科研院所，进行金属材料、陶瓷材料的烧结，某些单晶体的热处理，耐火材料的高温重烧收缩的检测和研究。
应用学科：机械工程（一级学科）；实验室仪器和装置（二级学科）；气候环境试验设备 (二级学科）
|
型号/规格 |
1002 |
1008 |
1208 |
1216 |
1304 |
1313 | |||
|
电源 |
AC220V |
AC380V |
AC220V |
AC380V | |||||
|
电压 |
50Hz |
50Hz |
50Hz |
50Hz50Hz |
50Hz |
50Hz |
50Hz |
||
|
消耗功率 |
4KW |
8KW |
12KW |
5KW |
10KW |
6KW |
10KW | ||
|
线制 |
三相五线制 |
三相五线制 |
三相五线制 |
三相五线制 |
三相五线制 |
三相五线制 |
三相五线制 | ||
|
工作室尺寸（mm） |
120*200*80 |
200*300*120 |
300*500*200 |
200*300*120 |
250*400*160 |
150*250*100 |
200*400*160 | ||
|
外箱尺寸（mm） |
470*530*700 |
590*680*790 |
670*790*900 |
680*870*940 |
670*790*900 |
490*520*860 |
710*800*970 | ||
|
性 能 指 标 |
温度范围 |
400~1200℃ |
500~1300℃ | ||||||
|
温度波动 |
±3℃（加热材料：≤1200℃用电加热管；＞1200℃硅碳棒） | ||||||||
|
加热元件 |
电炉丝/硅碳棒/硅钼棒 | ||||||||
|

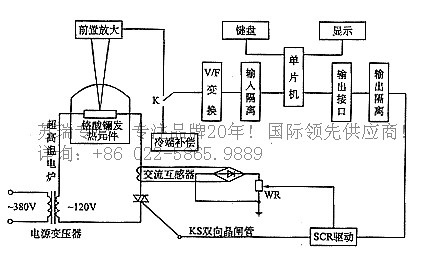

控制方式 |
可控硅控制，PID参数自整定功能，手动/自动切换无干扰功能，超温报警功能 | ||||||||
|
炉膛材料 |
采用特种陶瓷纤维，升温速度快，保温效果好 | ||||||||
|
显示精度 |
±1℃ | ||||||||
|
冲温值 |
1~3℃ | ||||||||
|
显示视窗 |
温度测量，设定温度双显示，加热功率光柱显示 | ||||||||
|
使 用 材 料 |
外箱材质 |
外壳采用高级优质不锈钢(SUS304)数控机床加工成型 | |||||||
|
内箱材质 |
内胆采用进口高级不锈钢(SUS304)镜面板 | ||||||||
|
保温材质 |
高密度玻璃纤维棉.保温厚度为100mm | ||||||||
|
温湿度 循环系统 |
采用特制空调型低噪音长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环 | ||||||||
|
隔热层 |
门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭 | ||||||||
|
门把手 |
采用无反作用门把手，操作更容易 | ||||||||
|
观察窗 |
观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜(清楚观察试验过程) | ||||||||
|
测试孔 |
测试孔(机器左侧)可外接测试电源线或信号 | ||||||||
|
底部滚轮 |
机器底部采用高品质可固定式PU活动轮 | ||||||||
|
质 保 |
箱体 |
||||||||
|
整机 |
|||||||||
|
零部件 |
本公司售出所有产品,承诺15 年内皆有零件更换 | ||||||||
|
安全保护 |
电源超载、短路保护、接地保护、超温保护；为保护设备，所有报警均会自动切断电源，并发出声讯提示。 | ||||||||
|
定时功能 |
0.1～999.9（S、M、H）任意可调 | ||||||||
|
电源电压 |
AC380V±10％ 50±0.5Hz 三相五线制(见上表明细) | ||||||||
|
使用环境温度 |
5℃～＋35℃ (环境温度越高,制冷效果越欠佳) | ||||||||
|
安装场所 |
1、与相邻的墙壁或器物之间的距离300mm。 2、为了稳定的发挥试验箱的功能、性能，应选择常年温度为15~35℃，相对湿度大于85%的场所。 4、应安装在水平面上（安装时应用水平仪在地面上确认水平）。 5、应安装在无直射阳光的场所。 6、应安装在通风良好的场所。 7、应安装在远离可燃物、爆炸物及高温发热源的地方。 8、应安装在灰尘少的场所。 9、尽可能地安装在靠近供电电源的场所。 | ||||||||
|
使用环境湿度 |
≤85％R.H 湿度:表示大气干燥程度的物理量。在一定的温度下在一定体积的空气里含有的水汽越少，则空气越干燥；水汽越多， 则空气越潮湿。空气的干湿程度叫做“湿度”。在此意义下，常用绝对湿度、相对湿度、比较湿度、混合比、饱和差以 及露点等物理量来表示；若表示在湿蒸汽中液态水分的重量占蒸汽总重量的百分比，则称之为蒸汽的湿度。 | ||||||||
|
备 注 |
1、 |
“1002”为 箱式电炉高温炉 ，外形尺寸仅供参考，以实物为主 | |||||||
|
2、 |
以上数据均在环境温度（RT）25℃.工作室无负载条件下测得 | ||||||||
|
3、 |
可根据用户的具体要求定做非标型号“箱式电炉高温炉” | ||||||||
|
4、 |
试验箱能满足GB2423、GB4706、GB4208、DIN中家用电器、低压电器、汽车、摩托车零部件外壳防护等级试验要求。 | ||||||||
|
5、 |
不能满足GJB150中有风源的砂尘试验。 | ||||||||
|
6、 |
箱式电炉高温炉的延伸产品请参考官网:http://www.suruigroup.com | ||||||||
|
7、 |
|||||||||
|
8、 |
|||||||||
性能特点
膛采用特种陶瓷纤维材料和专利技术设计，具有双炉膛结构。既有升温速度快的特征，又有长期不塌陷，高温不掉粉，超温不裂缝的独有特征。
控制系统采用模块化结构，关键部件长寿命设计，控温精度高，稳定可靠。
可编程满足50个时段连续恒温及控温要求，实现自动升温和恒温，具有PID自整定功能，具有手动/自动切换无干扰和超温报警功能，具有温度补偿和温度校正功能。
升温速度5--20℃/分钟。节能50%以上。
冲温值1---3℃。温度均匀性±6℃，温度稳定性±1℃
GB/T2423.1-2008 GB
T2423.2-2008 GB
T2423.3-2006 GB
... ...
1、使用时炉膛温度不得超过最高炉温，也不要长时间工作在额定温度以上。
2、工作环境条件为：温度0～50℃ ，相对湿度<80%,无导电尘埃，无易燃易爆物品和腐蚀性气体。
4、在炉膛内取放样品时，应先关断电源，并轻拿轻放，以保证安全和避免损坏炉膛。
5、为延长产品使用寿命和保证安全，在设备使用结束之后要及时从炉膛内取出样品，退出加热并关掉电源。
6、设备环境大气压力：86.0～106.0Kpa
安全技术操作规程
1、使用时切勿超过电阻炉的最高温度。
2、装取试样时一定要切断电源，以防触电。
3、装取试样时炉门开启时间应尽量短，以延长电炉使用寿命。
4、禁止向炉膛内灌注任何液体。
5、不得将沾有水和油的试样放入炉膛；不得用沾有水和油的夹子装取试样。
6、装取试样时要戴专用手套，以防烫伤。
7、试样应放在炉膛中间，整齐放好，切勿乱放。
8、不得随便触摸电炉及周围的试样。
9、使用完毕后应切断电源、水源。
10、未经管理人员许可，不得操作电阻炉，严格按照设备的操作规程进行操作。
