苏瑞电池针刺试验机-苏瑞股份,消费者最满意企业,{电池针刺试验机}首选!
型号/规格
SRHN-2T
SRVN-2T
SRHN-5T
SRVN-5T
SRCNV-5T
SRCNH-5T
压力(T)
2
2
5
5
5
5
最大位移量(mm)
500
500
500
500
500
1000
辅助功能
电压、温度
电压、温度
电压、温度
电压、温度
电压、温度
电压、温度
速度(mm/s)
100
100
100
100
100
100
外型尺寸(mm)
1650×1000×1700
1000×1000×2000
1650×1200×1700
1200×1000×2000
1200×1000×2000
4650×1200*1850
more
more
more
more
more
more
配置指标
电压选择
A:0V~5V; B:5V~60V; C:60V~120V; D:120V~700V; (其中A、B为常用规格)
辅助功能选择
A:1对1; B:1对N; C:电压和温度; D:只有辅助电压,不带辅助温度 (其中A、B、C为常用规格,可根据电压范围选择)
标准引用
GB 19521.11-2005、DB12/T246-2005、QC/T-743-2006、BASTO、QB2947.3-2008、IEC62133、UL2054、UL1642
电压、温度精度
±1%FS
温度精度
±0.5℃
温度分辨率
0.1℃
电压分辨率
1mV
功能
速度
0~80mm/s(可设置)
位移
最大位移1000mm,可以根据实际变形量设置控制
结构
卧式、立式(可根据实际尺寸选择)
限制条件
力度、位移(形变)、速度
针刺试验机方式
横向、纵向、垂直
针刺试验机变形量
0~100%多档位工布设置,可连续实现多层针刺试验机变形状态
针刺试验机滞留时间
0~99min,时间状态可随意设置调节变形量工布而自动终止实现
结构
箱体
卧式结构与控制部分分体
通讯
采用Can/485接口通讯,中位机和上位机接口采用RS232通讯,可保证远距离数据采集的稳定性和实时性,具有防爆功能。
针刺试验机夹具
标准配置数控车床卡盘,异型挤压试验机头(300*150mm)挤压试验机头间距30mm,典型直径为75mm,符合QC/T743汽车标准
数据采集模块
独立远程采集隔离,多路电压和温度数据采集通道,确保数据无误
通道数量标配
电压:n*4,温度:n*4
质保
箱体
质保五年:外胆内胆/外箱内箱质保五年,五年内无损坏,耐电解液腐蚀、阻燃 。
整机
1年校准一次,非专业人士请勿拆开主机。
标准配置
针刺卡盘一套、软件一套,温度、电压线一套,液压工作站一台,合格证一份,使用说明书一份,送货单一份(视频和灭火装置另选配)
安全保护
漏电、超温、过压、过载、相序、过电流保护和异常声光报警、烟雾报警
测试夹具
特订制作,根据样品实际使用条件而订
电源电压
AC220V/380V±10% 50±0.5Hz 三相五线制
使用环境温度
5℃~+45℃
设备配置
样品测试行业标准,选择相应压力范围、位移量,辅助数据通道数
备注
“SRN”为针刺试验机设备配置型号,外形尺寸仅供参考,以实物为主
以上数据均在环境温度(RT)25℃.工作室无负载条件下测得
可根据用户的具体要求定做非标型号“动力电池针刺试验机、综合试验机设备”
针刺试验机的延伸产品请参考网点:http://www.suruigroup.com.
如您需要索取我们的集团样本及产品介绍,请致电索取,我们将在3个工作日内寄出(国内:顺丰快递、国际:联邦速递)
本技术信息,如有变动恕不另行通知/全球24小时服务电话(天津)13302126381
针刺试验机结构特点:
机身采用三梁四柱四螺母式结构,具有足够强度和刚度,三梁均为高强度45#铸钢件. 出炉时做回火处理以消除内应力,
滑块以四根立柱为导向上下运动,为了提高立柱表面的耐磨性能,立柱导向部分采用表面镀铬.
主缸采用27SiMn.
针刺试验机液压系统:
液压系统采用变量泵供油系统,采用大流量集中控制阀块,在泵的进油口设吸油滤器,泵的出口设高压滤油器,以防杂质进入液压系统,以确保油路的正常运行.系统中有油温、油位显示,空气滤清等装置.油箱为钢板焊接结构,设有清洗窗,底部备有放油和排污的螺塞.
针刺试验机电器系统:
机器设有独立的电器控制箱,控制整个机器的运转.
本机电源为380V、50HZ,控制电源为220V.
挤压针刺试验机操作系统:
设手动和自动三种操作方式和定程、定压两种工艺形式.
手动模式是不用编辑流程,人工控制条件,自动模式为自动按照所编辑流程进行工作(位移、压力、保压时间等)
根据客户的特殊要求,我们可以特别设计生产,最大限度的满足客户生产工艺要求。选装配置suruidc@vip.qq.com:
●卧式和立式 ●可调试和定速 ● 自动灭火装置 ●视频监控系统●5T-2000T可特殊订货
针刺试验机数据采集系统:
采用ARM7+μC/OSⅡ开发设计,可实时在线设置频率最小10ms,位移量、压力均可独立编程完成。
多路数据采样模块,电压、温度采集通路采用N*4模式(可扩展)。
配备RS232、RS485串口,可连接多个检测仪器实现自动数据采集,抗干扰能力强。
试验采用全程视频监控,确保测试数据精度高准确、运行稳定。
数据在线自动记录和存储,自动生成测试报告。

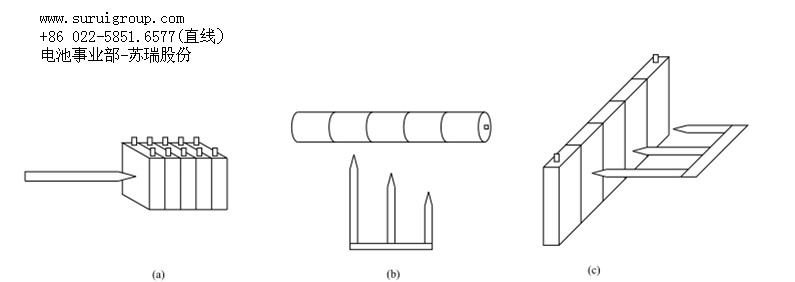

针刺机典型夹具类型:
针刺试验机防爆等级要求:
整体等级:防爆等级Exsd IIBT4。
抽风机:采用耐高温防爆电机。
照明灯:高亮度放爆照明灯。
开关:防火防爆开关。
设备门:防火阻燃和不锈钢防护网。
针刺试验机符合标准:
GB 19521.11-2005 锂电池组危险货物危险特性检验安全规范。
DB12/T246-2005 电动自行车锂电池测试标准。
QC/T-743-2006 电动汽车用锂离子蓄电池。
BATSO 01-2008-03《轻型电动车辆(LEV)能源系统评价手册——二次锂电池》。
QB/T 2947.3-2008 电动自行车用蓄电池及充电器 第3部分。
EC62133含碱性或非酸性电解液的单体蓄电池和电池组的安全要求(含锂电池、镍氢电池、镍镉电池等类型)。
UL2054、UL1642 属于美国UL产品安全标准安全标准。
