规格与技术参数:（Sand and dust test chamber/防尘试验箱/防尘试验机/防尘试验箱）：

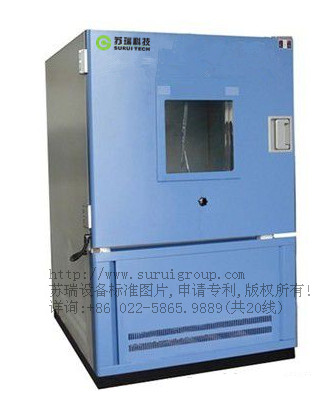

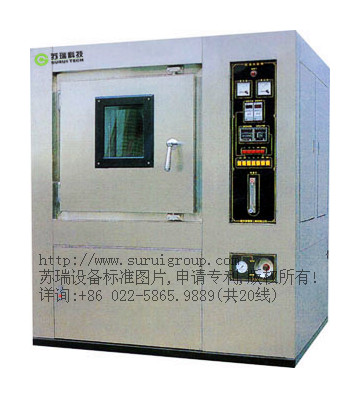

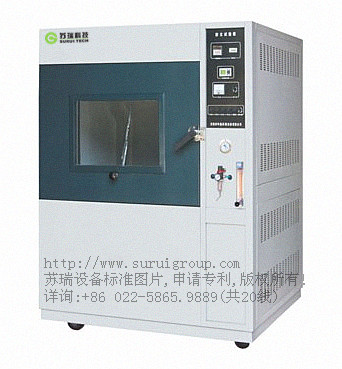

中文名称：防尘试验箱 英文名称：Sand and dust test chamber
应用学科：机械工程（一级学科）；实验室仪器和装置（二级学科）；气候环境试验设备 (二级学科）
|
型号/规格 |
||||||
|
又名 |
LP/DHS-500 |
LP/DHS-800 |
LP/DHS-1000 |
LP/DHS-1500 |
LP/DHS-2000 | |
|
亦称 |
LRHS-500-LH |
LRHS-800-LH |
LRHS-1000-LH |
LRHS-1500-LH |
LRHS-2000-LH | |
|
内部净容积(L) |
500L |
800L |
1000L |
1500L |
2000L | |
|
工作室尺寸(mm) |
800×800×800 |
800×1000×1000 |
1000×1000×1000 |
1000×1500×1000 |
1200×1800×1200 | |
|
外型尺寸(mm)约 |
1030×920×1660 |
1030×1120×1860 |
1230×1120×1860 |
1230×1620×1860 |
1430×1920×2060 | |
|
功耗(KW) |
2.5KW |
2.5KW |
2.5KW |
2.5KW |
2.5KW | |
|
电源 |
||||||
|
频率(Hz) |
50±0.5Hz |
50±0.5Hz |
50±0.5Hz |
50±0.5Hz |
50±0.5Hz | |
|
线制 |
三相五线制 |
三相五线制 |
三相五线制 |
三相五线制 |
三相五线制 | |
|
性 能 指 标 |
温度范围 |
RT+10~70℃(订货时说明) | ||||
|
振动时间 |
0-999小时可调 | |||||
|
试验总时间 |
0-999小时可调 | |||||
|
风机时间 |
0~99H59M59S | |||||
|
抗击时间 |
0～99H59M | |||||
|
风机循环时间 |
0～99H59M | |||||
|
定时精度 |
±1分钟 | |||||
|
相对湿度 |
45%~75%（不能显示） | |||||
|
金属筛网 标准线经 |
50um | |||||
|
线间标准间距 |
75um | |||||
|
滑石粉用量 |
2～4kg/m | |||||
|
金属筛网标 标称线径 |
75～100μm | |||||
|
控 制 系 统 |
控制器 |
进口微电脑可编程集成控制器（金钟默勒） | ||||
|
控制仪表 |
进口数显仪表 | |||||
|
吹砂时间（IS-99h可调） 振击时间（IS-99h可调） 负载时间（IS-99h可调） 工作时间（IS-9999h可调） | ||||||
|
主要配件 |
吹尘风机、振击电机、加热管、过虑网 | |||||
|
配备抽真空 执行元气件 |
真空表、过滤器、气体流量计、快速接口 | |||||
|
真空系统 |
配有压力计、空气过滤、调压三联件、连接管（真空泵另配，订货时说明） | |||||
|
循环风机 |
封闭式合金低噪音型电机.多叶式离心风机 | |||||
|
加热系统 |
不锈钢云母片加热套 | |||||
|
运 行 控 制 系 统 |
真空系统 |
配有压力计、空气过滤、调压三联件、连接管（真空泵另配，订货时说明） | ||||
|
循环风机 |
低噪音型电机。多叶式离心风轮 | |||||
|
粉尘加热系统 |
不锈钢云母片加热套 | |||||
|
使 用 材 料 |
外箱材质 |
优质钢板喷塑处理。 | ||||
|
内箱材质 |
进口SUS不锈钢光板。 | |||||
|
其他配置 |
可视玻璃门，便于观测试验箱体内被测试样状况。 试验箱底部采用高品质可固定式PU活动轮。 试验箱底部有更换粉尘装置。 可靠的气动振动装置。 强劲的粉尘吹风电机，保证粉尘的吹起和自由降落 用管道包箍式云母片加热圈，热量安全稳定（防止粉尘粘连结块）。 具有定时加热控制。 | |||||
|
质 保 |
箱体 |
|||||
|
整机 |
||||||
|
零部件 |
本公司售出所有产品,承诺15 年内皆有零件更换 | |||||
|
安全保护 |
电源超载、短路保护、接地保护、超温保护；为保护设备，所有报警均会自动切断电源，并发出声讯提示。 | |||||
|
定时功能 |
0.1～999.9（S、M、H）任意可调 | |||||
|
电源电压 |
AC380V±10％ 50±0.5Hz 三相五线制(见上表明细) | |||||
|
使用环境温度 |
5℃～＋35℃ (环境温度越高,制冷效果越欠佳) | |||||
|
安装场所 |
1、与相邻的墙壁或器物之间的距离300mm。 2、为了稳定的发挥试验箱的功能、性能，应选择常年温度为15~35℃，相对湿度大于85%的场所。 3、安装场所的环境温度切忌急剧变化。 4、应安装在水平面上（安装时应用水平仪在地面上确认水平）。 5、应安装在无直射阳光的场所。 6、应安装在通风良好的场所。 7、应安装在远离可燃物、爆炸物及高温发热源的地方。 8、应安装在灰尘少的场所。 9、尽可能地安装在靠近供电电源的场所。 | |||||
|
使用环境湿度 |
≤85％R.H | |||||
|
备 注 |
1、 |
“SC-500”为防尘试验箱型号，外形尺寸仅供参考，以实物为主 | ||||
|
2、 |
以上数据均在环境温度（RT）25℃.工作室无负载条件下测得 | |||||
|
3、 |
可根据用户的具体要求定做非标型号“恒温恒湿试验室” | |||||
|
4、 |
本试验箱能满足GB2423、GB4706、GB4208、DIN中家用电器、低压电器、汽车、摩托车零部件外壳防护等级试验要求。 | |||||
|
5、 |
不能满足GJB150中有风源的砂尘试验。 | |||||
|
6、 |
防尘试验箱的延伸产品请参考官网:http://www.suruigroup.com | |||||
|
7、 |
||||||
|
8、 |
||||||
产品用途
防尘试验箱适用于各种汽车零部件做防尘及耐尘试验，测试零部件包含有车灯、仪表、电气防尘套、转向系统、门锁等。
该设备外壳采用冷轧钢板静电喷塑，内胆为优质不锈钢板，外型整体美观大方。箱门中间设有大面积观察窗加手动雨刮装置，可以方便在试验过程中清晰地看到试件的试验情况。设备的主要控制仪采用智能数显控制仪，该设备主要控制仪采用智能数显温度控制仪，人性化设计的操作方法，易学易用，并且不同功能档次的仪表操作相互兼容。输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。具备位式调节和AI人工智能调节功能，0.2级精度，多种报警模式。设备具有定时功能。设备加热采用不锈钢翅片加热管。整个设备的吹尘周期、振动周期均可调，并配有总试验的定时器。
GB4208-93防尘试验方法
GB2423.37-89砂尘试验方法
GJB150.12砂尘试验方法
GB10485防尘试验方法
... ...

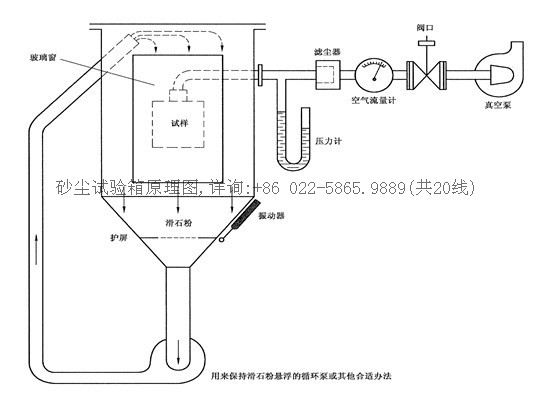

防尘试验箱工作原理
1、设备主控制器采用进口PLC程序控制液晶显示屏,采用全中文显示工作时间等；
2、配备抽真空执行器件,“施耐德”执行元器件；
3、吹尘风机时间自动交替进行；
4、振动和停止振动时间自动交替进行；
5、可分别对吹尘风机、粉尘振动和总试验时间进行控制；
6、此控制器具备下述多种任意设定控制功能；
A.吹尘时间(停、吹):连续、周期吹尘任意选择时间设定；
B.振击时间:振动和停止振动时间自动交替进行,振动时间99分、59秒可调；
C.预设试验时间:试验时间最大为99小时59分钟；
D.通电：断——通——断；
7、无熔丝保护开关、超温、过载、漏电、全护套式接线端子,具有自动关机等保护。
防尘试验箱故障处理
防尘试验箱用于检测产品的外壳密封性能，主要是按照IP5X和IP6X两个等级的试验方式，模拟产品在生产、运输、贮存过程中遇到的砂尘环境，从而检验其外壳的防护性能。如今，防尘试验设备对质量控制方面的作用越来越得到重视，特别是些零部件生产厂家给大整车厂配套相关产品时，必须要满足相关的标准试验要求，在产品设计阶段就按各种相关标准做好验证工作，而通过防尘试验设备以及其他相关试验发现问题马上解决，企业才能为客户制造出理想的产品。
防尘试验箱在做试验的过程中，可能因为断电、操作失误等原因而造成防尘试验箱运行故障，如何处理试验故障而不影响试验结果的可靠性、真实性呢。现归纳了几点关于防尘试验箱在故障处理方法。
一、防尘试验箱开机仪表不亮没电：检查供电电源是否正常，检查相序是否正常，是否有零线。
二、不吹尘：检查鼓风机是否正常工作或风机过小，检查粉尘是否干燥。
三、不振动：检查振动电机是否正常。
四、防尘试验箱应有专人管理操作，并定期对箱体及鼓风机进行清扫,定期应有专业人士维护保养。
五、为了稳定地发挥试验箱的功能、性能，应选择常年温度为十五到二十五度之间，相对湿度小于85%的空间。
六、相邻的墙壁或器物之间的距离。安装场所的环境温度切忌急剧变化。
七、应安装在无直射阳光的场所，应安装在通风良好的场所，远离可燃物、爆炸物及高温发热源的地方，设备应安装在灰尘少的场所、尽可能地安装在靠近供电电源的场所。
八、设备没电：检查供电电源是否正常，检查相序是否正常，是否有零线。
