规格与技术参数(Photovoltaiccomponents ultraviolet aging chamber)光伏组件紫外老化试验箱/光伏紫外老化试验箱/光伏紫外老化试验机:

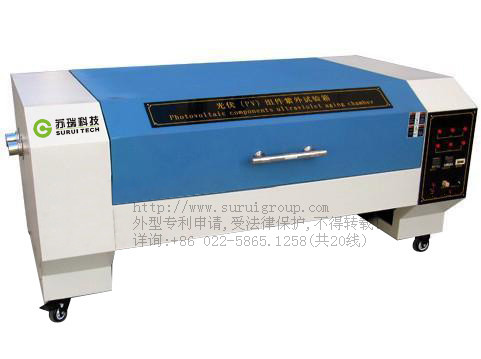

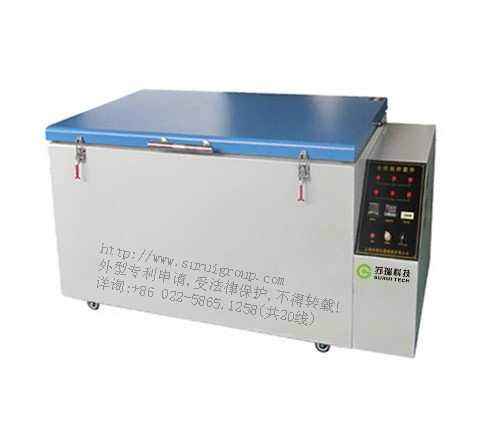

中文名称:光伏组件紫外老化试验箱 英文名称:Photovoltaic components ultraviolet aging chamber
应用学科:机械工程(一级学科);实验室仪器和装置(二级学科);气候环境试验设备 (二级学科)

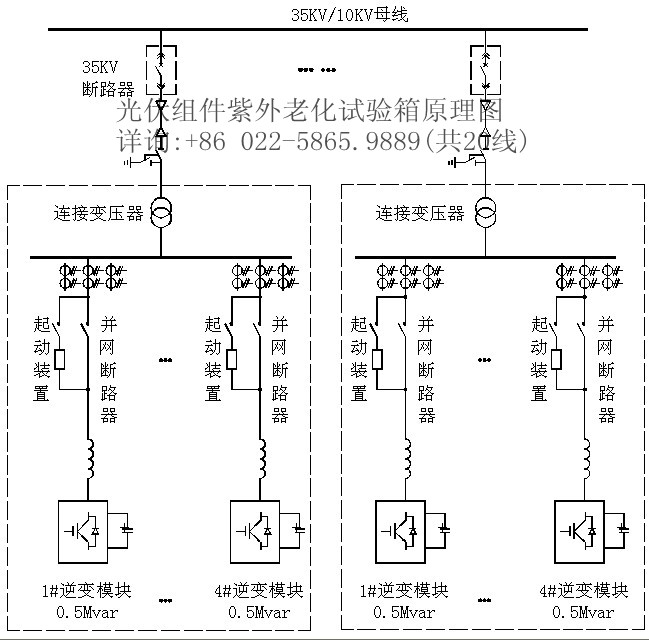

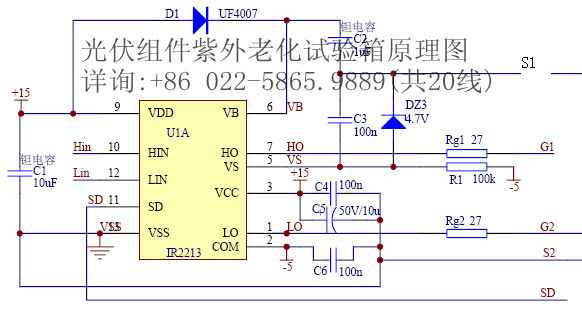

产品原理及作用:光伏组件紫外老化试验箱是主要用与光伏行业,及太阳能行业的必备测试设备,用于测试光伏组件,主要是单晶硅组件,地面用晶体硅光伏组件,地面用薄膜光伏组件等一系列的光伏组件进行高温、低温、交变湿热度或恒定试验的温度环境变化后的参数及性能;或恒定湿热试验的温度环境变化后的参数及性能.适用于学校,工厂,军工,研位,等单位。
型号/规格 |
||
又名 |
TZN-X | |
亦称 |
GDJS-A015/GDJS-A030 | |
工作室尺寸(mm) |
600×1270 | |
有效辐照区域 |
||
功率(KW) |
4.0KW | |
电源要求 |
AC380V±10% 50±0.5Hz 三相五线制 | |
性 能 指 标 |
温度范围 |
-40℃~100℃ |
湿度范围 |
30%~98%R·H(40~90℃)(可控可调) | |
≤±0.5℃ | ||
温度偏差度 |
≤±2℃ | |
湿度偏差 |
||
组件表面温度 |
60℃ | |
波动度 |
±2℃ | |
解析度 |
0.1℃ | |
灯心距离 |
70mm | |
照 度 |
||
控温方式 |
PID自整定控温方式 | |
风 速 |
||
波 长 |
280~320nm | |
光 源 |
美国进口Q-PANLUVA和UVB | |
时间范围: |
0~9999H可调 | |
控 制 系 统 |
温度系统 控制方式 |
通过强制循环通风,平衡调温法(BTC)。该方法,控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量,最终达到一种动态平衡。 |
加热系统 |
2、高温完全独立系统,不影响低温试验、高温试验及湿热; | |
加热方式 |
采用优质镍铬丝加热器,材质好具有耐腐耐湿效果,同时速度反应大大超于加热管效率 | |
加湿系统 |
1、外置式锅炉蒸汽式加湿器; 2、具有水位自动补偿、缺水报警系统; 4、湿度控制均采用P . I . D +S . S . R,系统同频道协调控制。 | |
控制系统 |

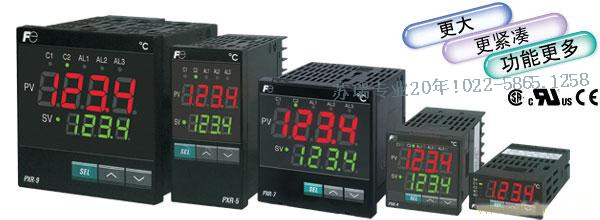

光伏组件湿冻试验箱的温湿度显示控制仪表采用全进口超大屏幕画面(5.7寸LED液晶显示器),荧幕操作简单,程式编辑容易,无须按键输入,屏幕直接触摸选项。 | |
精度 |
0.1℃(显示范围) 解析度:±0.1℃; | |
控制器 |
||
循环系统 |
日本进口蜗牛式风机,特点噪音低,效力高;不锈钢多翼式离心风轮,单循环,设备自身产生臭氧时具有排气功能把臭氧排到室外。 | |
制 冷 系 统 |
压缩机 |
|
制冷方式 |
双机复迭式制冷;冷凝方式:强制风冷;或循环水冷却。 | |
制冷剂 |
||
标 准 配 置 |
外壳 |
外壳采用优质A3钢板(t=1.2mm)数控机床加工成型,表面进行喷塑处理,光洁、美观; |
保温材质 |
保温材质:高密度玻璃纤维棉,保温厚度为100mm; | |
搅拌系统 |
采用长轴风扇电机,耐高低温之不锈钢多翼式叶轮,强度对流垂直扩散循环; | |
其他配件 |
干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒采用进口原装件; | |
质 保 |
箱体 |
|
整机 |
||
零部件 |
本公司售出所有产品,承诺15 年内皆有零件更换 | |
供水条件 |
采用纯净水、蒸馏水、去离子水。电阻率≥500Ω.m | |
安全保护 |
安全可靠的接地保护装置;工作室超温保护;加热器短路、过载保护 | |
使用环境温度 |
5℃~+30℃(24小时内平均温度≤30℃) | |
安装场所 |
1、与相邻的墙壁或器物之间的距离300mm 2、为了稳定的发挥试验箱的功能、性能,应选择常年温度为15~35℃,相对湿度大于85%的场所。 3、安装场所的环境温度切忌急剧变化。 4、应安装在水平面上(安装时应用水平仪在地面上确认水平)。 5、应安装在无直射阳光的场所。 7、应安装在远离可燃物、爆炸物及高温发热源的地方。 8、应安装在灰尘少的场所。 | |
使用环境湿度 |
≤85%R.H | |
备 注 |
1、 |
“RTZN-X”为光伏组件紫外老化试验箱型号,外形尺寸仅供参考,以实物为主 |
2、 |
以上数据均在环境温度(RT)25℃.工作室无负载条件下测得 | |
3、 |
||
4、 |
光伏组件紫外老化试验箱的延伸产品请参考官网:http://www.suruigroup.com | |
5、 |
||
6、 |
产品用途(Photovoltaic components ultraviolet aging chamber)
光伏组件紫外试验箱主要规定了光伏组件暴露于紫外幅照环境时,考核其抗紫外幅照能力的试验,本试验适用于评估储存聚合材料和保护层等材料的抗紫外幅照性能。

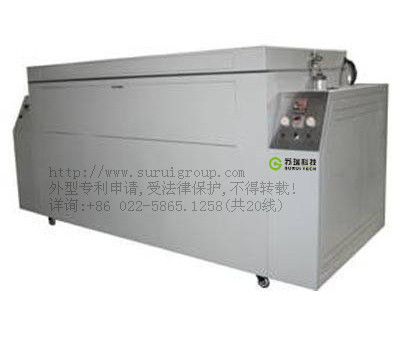

箱体结构特点
光伏组件紫外试验箱设备采用国内首创新外型设计,使设备外观整体美观大方;
内室材料使用拉丝SUS304B板,具有耐酸、耐腐蚀易清洗特点;
样品架可根据需要调节上下的位置;
根据历史经验专业设计实验设备以来,具有合理的风道循环系统,使得箱体内
温湿度达到最高均匀性;
试件与灯表面平行面距离:最中达到样品测试波长要求 (试件台高度可调)

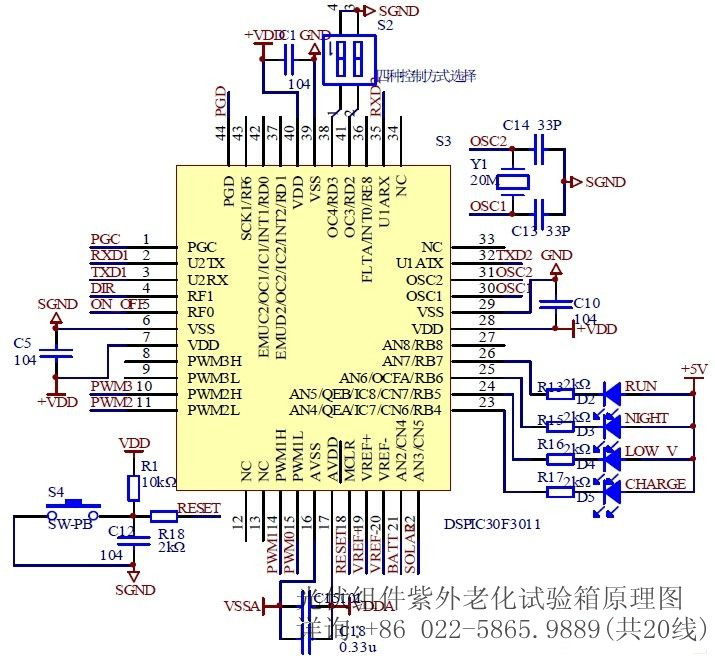

控制器
光伏组件紫外试验箱采用中外合资企业UVA-340荧光紫外灯为光源,应用荷兰技术精心设计UVA-340荧光紫外灯为光源,通过模拟自然阳光中的紫外辐射,对材料进行加速耐候性试验,以获得材料耐候性的结果。 可对温度进行自动监控;配置照度计,可通过电压稳压器给灯管在进行调压对光辐照度进行控制,使辐照度稳定在指定照度上,同时对试验时间进行控制。
湿---冷(冻)试验:
在室温下将光伏组件放入环境试验箱内,完成10次循环。最高和最低温度应在所设定值的±2℃以内,室温以上各温度下,相对湿度应保持在设定值的±5%R·H以内。
1、外壳采用优质A3钢板(t=1.2mm)数控机床加工成型,表面进行喷塑处理,光洁、美观;
2、保温材质:高密度玻璃纤维棉,保温厚度为100mm;
4、搅拌系统:采用长轴风扇电机,耐高低温之不锈钢多翼式叶轮,强度对流垂直扩散循环;
光伏组件试验箱/光伏组件湿冻试验箱加热系统
2、高温完全独立系统,不影响低温试验、高温试验及湿热;
光伏组件试验箱/光伏组件湿冻试验箱加湿系统
1、 外置式锅炉蒸汽式加湿器;
2、有水位自动补偿、缺水报警系统;
3、远红外不锈钢高速加温(0.75KW×4)电加热器;
4、湿度控制均采用P . I . D +S . S . R,系统同频道协调控制。
光伏组件试验箱/光伏组件湿冻试验箱控制系统
光伏组件湿冻试验箱的温湿度显示控制仪表采用全进口超大屏幕画面(5.7寸LED液晶显示器),荧幕操作简单,程式编辑容易,无须按键输入,屏幕直接触摸选项。精度:0.1℃(显示范围) 解析度:±0.1℃;
光伏组件试验箱/光伏组件湿冻试验箱制冷系统

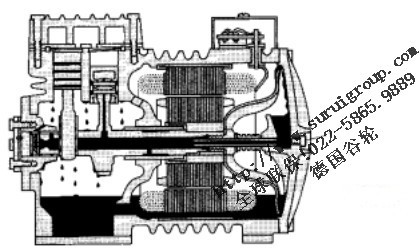

压缩机:全封全封闭泰康或半封闭德国谷轮;
制冷方式:双机复迭式制冷;冷凝方式:强制风冷;或循环水冷却
制冷剂:R23;R404A
干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒采用进口原装件;
符合标准
光伏组件紫外试验箱可满足:
GB/T9535.-1998试验
GB/T6492-1986、GB/T6494、GB/T6497、SJ/T2196
IEC61345-1998
严格按GB 10592—89《高低温试验箱技术条件》、GB10586-89《湿热试验箱技术条件》进行设计制造,同时符合IEC61215-2005温度,湿热相应标准参数可进行各种高低温湿热交变环境试验。
... ...
设备维护与保养:
紫外老化试验机是采用荧光紫外灯为光源,通过模拟自然阳光中的紫外辐射和冷凝来对材料进行试验的,所以对于紫外老化试验机的维护保养也是格外重要的,我们一起来了解一下它的一些维护保养知识吧!如下:
为了使紫外老化试验机更好地工作,长期保持良好的状态,请按以下项目予以维护:
1、如果紫外老化试验机处在非工作情况下,应保持其干燥,断开电源。
2、试验后将试验机里面的水排掉,擦干工作室及箱体。
3、用完后,记得将塑料外罩上,避免粉尘侵入,如有粉尘,应及时清除。
5、紫外光耐气候试验箱最好放置在通风良好的地方(建议安装换气风机,保持室内通风),切忌应不可安装在灰尘多的场所;
6、紫外光老化试验箱出现故障自己无法排除时,请找相关人员,不要私自拆装;
7、试验箱长时间停止不用,再次使用须仔细检查水源、电源及各部件,确定无误后再启动紫外光耐气候试验箱;
8、操作人员配带防护目镜及护套,因紫外线辐射对人员(特别是眼睛)有强烈的危害,所以操作人员应尽量减少接触紫外线(接触时间应<1min);
9、禁止化学品接触本紫外光耐气候试验箱;(远离可燃物、爆炸物);
11、每次试验结束之后,要将样品取出,紫外光耐气候试验箱内胆清理干净;
13、用完后,记得将塑料外罩上,如有粉尘,应及时清除,保持箱体外观整洁,避免粉尘侵入箱体。
常见故障分析:
一、紫外灯管点不亮。我知道紫外灯管在使用时,有些时候灯管点不亮,有些时候点的亮。这是因为荧光紫外光耐气候试验箱一般使用的都是电子镇流器,电子镇流器的接线方式为插孔式。所以一些时候因为制作工艺的细节问题处理的不是很好,这样就导致在灯角线在与电子镇流器的连接上存在不牢靠的隐患。在以后的使用当中当然就发生间隙性脱线,接触不良等问题。
二、紫外灯管两头发黑。这是因为紫外灯管的灯头是钨,它的熔点是3410℃,当我们点亮灯管时,温度为2000到3000℃之间,灯丝是不会熔化的,会发生升华,那么升华的钨蒸气遇到管壁又凝华成固态的钨,使其变黑,而紫外灯管的灯丝就在灯管的两头,所以只有两头变黑。等紫外灯管开始变黑,那么就需要更换了。所以,为了更好延长灯管的寿命,请不要频繁的启动和关闭灯管。按标准规定,灯管在灯点亮后自少3个小时内不要关闭灯管。
三、紫外水槽锈穿。荧光紫外光耐气候试验箱的水槽用来装水进行加热,模拟一种大自然晚上的冷凝环境。水槽因为是不锈钢制作,所以在使用设备时,如果使用者不按规定加入去离子水的方法来试验,而是加入自来水。这样会导致在设备使用3年左右后,水槽就会被因为水质和水质被加热后形成的物质腐蚀掉,导致水槽生锈,直至水槽等锈穿。
四、水槽加热管更换频繁。因为没有按规定使用去离子水,所以加热管长期浸泡的自来水、高温自来水里。我们都知道加热管是由不锈钢管填充镁粉制作的。所以长期在自来水中进行加热工作,会导致加热管表面的不锈钢被腐蚀,出现锈迹。
五、仪表故障率高。荧光紫外光耐气候试验箱的仪表都是安装在设备最上面的,所以就存在一个问题:在设备进行加热工作时(有时一个试验会做几天,甚至几个星期,实验室温度能到达60℃)而且有的实验室不安装空调,而热气又是往上升,所以仪表会长期饱受高温的摧残,在此高温环境下,仪表就容易出现故障。
注意事项:
1、紫外老化试验机运行过程中,注意要保持充足的水源;
2、在紫外老化试验机试验期间应尽量减少开启箱门的时间;
5、设备出现故障自己无法排除时,请找相关人员,不要私自拆装;
6、紫外老化试验机长时间停止不用,再次使用须仔细检查水源、电源及各部件,确定无误后再启动设备。
7、建议操作人员配带防护目镜及护套,因紫外线辐射对人员(特别是眼睛)有强烈的危害,所以操作人员应尽量减少接触紫外线。
