规格与技术参数:（Constant temperature and humidity laboratory/大型步入式试验室/步入试验室/大型实验室）：

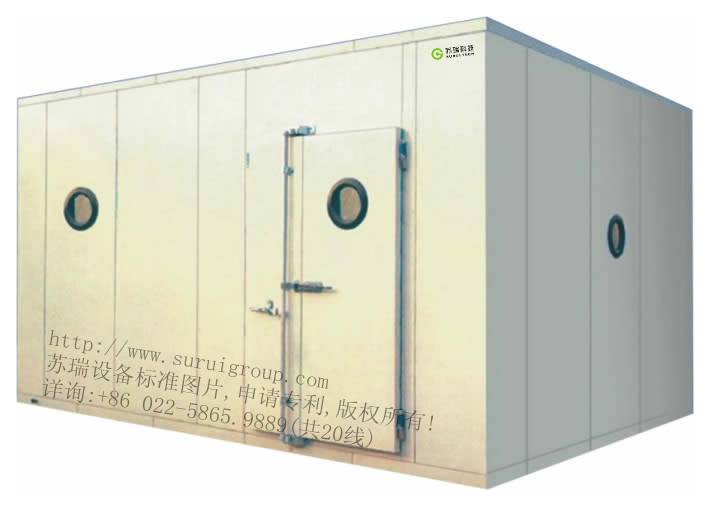

中文名称：步入式环境室 英文名称：Constant temperature and humidity laboratory
应用学科：机械工程（一级学科）；实验室仪器和装置（二级学科）；气候环境试验设备 (二级学科）
|
型号/规格 |
步入式热老化试验室 |
步入式高温室 |
步入式交变湿热试验室 | |
|
电源 |
||||
|
频率(Hz) |
50±0.5Hz |
50±0.5Hz |
50±0.5Hz | |
|
线制 |
三相五线制 |
三相五线制 |
三相五线制 | |
|
性 能 指 标 |
温度范围 |
RT+10℃~ 85℃（300℃） |
-70/-40/-20℃~+150℃ |
-70/-40/-20℃~+150℃ |
|
湿度范围 |
无湿度 |
30%~98%RH | ||
|
温度波动度 |
≤±0.5℃ | |||
|
温度偏差 |
≤±2.0℃ | |||
|
湿度偏差 |
无湿度偏差 |
±2% RH（＞75%RH） ±3% RH（≤75%RH） | ||
|
波动均匀度 |
≤±0.5℃/ ≤±2℃ | |||
|
精度范围 |
温度±0.1℃、湿度±1％RH | |||
|
指示精度 |
温度±0.1℃、湿度±1％RH | |||
|
控 制 系 统 |
显示器 |

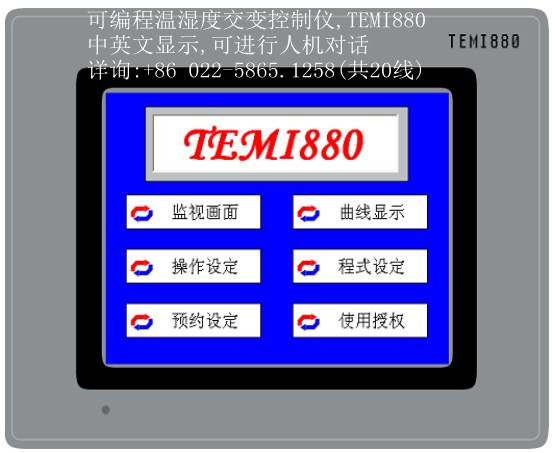

进口可编程触摸式液晶中文对话式显示，微电脑集成控制器 | ||
|
温湿度显示控制仪表 |
温湿度显示控制仪表采用(日本)全进口超大屏幕画面(5.7寸LED显示器)，荧幕操作简单，程式编辑容易，无须按键输 入，屏幕直接触摸选项 | |||
|
解析度 |
||||
|
感温传感器 |
PT100铂金电阻测温体 | |||
|
控制方式 |
热平衡调温调湿方式；所有电器均采用(施耐德)系列产品 | |||
|
控制器界面 |
控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示 | |||
|
控制器功能 |
温湿度控制采用P . I . D＋S.S.R系统同频道协调控制具有自动演算的功能，可将温湿度变化条件立即修正，使温湿 度控制更为精确稳定 | |||
|
具有10组程式、每组100段、每段可循环999步骤的容量，每段时间设定最大值为99小时59分 | ||||
|
资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机 | ||||
|
具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机、打印曲线数据等功能 | ||||
|
控制器具有荧屏自动屏保功能，在长时间运行状态下更好的保护液晶屏(使其寿命更长久) | ||||
|
在运转或设定中，如发生错误时，会提供警示迅号 | ||||
|
运 行 系 统 |
加热系统 |
1、采用镍铬电加热器 2、高温完全独立系统，不影响低温试验、高温试验及交变湿热 3、温湿度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益 | ||
|
加湿系统 |
1、内置式锅炉蒸汽式加湿器 3、远红外不锈钢高速加温(0.75KW×3)电热管 | |||
|
制 冷 系 统 |
压缩机 |
全进口泰康压缩机 | ||
|
制冷方式 |
复迭式制冷、R22单级制冷 | |||
|
冷凝方式 |
风式冷却 | |||
|
制冷剂 |
R404A、R23(进口环保型) | |||
|
全系统管路 |
||||
|
其他配置 |
加温、降温系统完全独立 | |||
|
翅片斜率式蒸发器 | ||||
|
干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件 | ||||
|
使 用 材 料 |
外箱材质 |
外壳采用高级优质不锈钢(SUS304)数控机床加工成型 | ||
|
内箱材质 |
内胆采用进口高级不锈钢(SUS304)镜面板 | |||
|
保温材质 |
高密度玻璃纤维棉.保温厚度为100mm | |||
|
温湿度 循环系统 |
采用特制空调型低噪音长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环 | |||
|
隔热层 |
门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭 | |||
|
门把手 |
采用无反作用门把手，操作更容易 | |||
|
观察窗 |
观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜(清楚观察试验过程) | |||
|
测试孔 |
测试孔(机器左侧)可外接测试电源线或信号 | |||
|
底部滚轮 |
机器底部采用高品质可固定式PU活动轮 | |||
|
质 保 |
箱体 |
|||
|
整机 |
||||
|
零部件 |
本公司售出所有产品,承诺15 年内皆有零件更换 | |||
|
安全保护 |
电源超载、短路保护、接地保护、超温保护；为保护设备，所有报警均会自动切断电源，并发出声讯提示。 | |||
|
定时功能 |
0.1～999.9（S、M、H）任意可调 | |||
|
电源电压 |
AC380V±10％ 50±0.5Hz 三相五线制(见上表明细) | |||
|
使用环境温度 |
5℃～＋35℃ (环境温度越高,制冷效果越欠佳) | |||
|
安装场所 |
1、与相邻的墙壁或器物之间的距离300mm。 2、为了稳定的发挥试验箱的功能、性能，应选择常年温度为15~35℃，相对湿度大于85%的场所。 4、应安装在水平面上（安装时应用水平仪在地面上确认水平）。 5、应安装在无直射阳光的场所。 6、应安装在通风良好的场所。 7、应安装在远离可燃物、爆炸物及高温发热源的地方。 8、应安装在灰尘少的场所。 9、尽可能地安装在靠近供电电源的场所。 | |||
|
使用环境湿度 |
≤85％R.H 湿度:表示大气干燥程度的物理量。在一定的温度下在一定体积的空气里含有的水汽越少，则空气越干燥；水汽越多， 则空气越潮湿。空气的干湿程度叫做“湿度”。在此意义下，常用绝对湿度、相对湿度、比较湿度、混合比、饱和差以 及露点等物理量来表示；若表示在湿蒸汽中液态水分的重量占蒸汽总重量的百分比，则称之为蒸汽的湿度。 | |||
|
备 注 |
1、 |
“步入式热老化试验室”为步入式环境室，外形尺寸仅供参考，以实物为主 | ||
|
2、 |
以上数据均在环境温度（RT）25℃.工作室无负载条件下测得 | |||
|
3、 |
可根据用户的具体要求定做非标型号“步入式环境试验室” | |||
|
4、 |
试验箱能满足GB2423、GB4706、GB4208、DIN中家用电器、低压电器、汽车、摩托车零部件外壳防护等级试验要求。 | |||
|
5、 |
不能满足GJB150中有风源的砂尘试验。 | |||
|
6、 |
步入式环境试验室的延伸产品请参考官网:http://www.suruigroup.com | |||
|
7、 |
||||
|
8、 |
||||
产品用途
步入式试验室是检测产品是否耐高温、低温或恒定湿热试验。为工业生产厂家的批量或者大型零件、半成品、成品提供了温湿度环境测试的条件。东莞市庆声试验设备有限公司生产的步入式试验室采用国际领先的造型打造技术，彩库板单元组合及美耐钢板烤漆材质，结构坚固美观。并采用内外开启式拉手，简单方便、安全可靠。其主要应用于国防工业、航天工业、自动化零组件汽车部件、电子电器件、塑料、化工、制药工业及相关产品之耐热、耐寒测试，为产业界提供大型零件，半成品，成品这大型温湿度测试环境空间，适合于测试产品量多、体积大之试验设备。
性能特点
1、具有极宽的温湿度控制范围，可满足用户的各种需要。采用独特的平衡调温调湿方式，可获得安全、精确的温湿度环境。具有稳定、平衡的加热、加湿性能，可进行高精度、高稳定的温湿度控制。
2、装备高精度智能化的温度调节器，温湿度采用LED数字显示方式。可选配温湿度记录仪。
3、制冷回路自动选择，自控装置具有随温度的设定值自动选择运转制冷回路的性能，实现高温状态下直接启动制冷机，直接降温。
4、内门装有大观察窗，可方便观察供试样品的试验状态。
5、装有先进的安全、保护装置－漏电断路器、超温保护器，缺相保护器，断水保护器。
GB/T2423.1-2008 GB
T2423.2-2008 GB
T2423.3-2006 GB
... ...
为了使步入式环境试验室系统安全无故障运行。定期检查和保养不仅能及时解决问题并可使系统保持最佳的工作状态。
1、步入式环境试验室系统必须由专人操作维护。严格遵守系统操作规程，避免他人误操作。
2、应建立系统使用档案以方便系统的维护维修。使用档案应记录系统每次运行起止时间(日期)、试验的种类、环境温度，当系统发生故障时，应对故障现象作尽可能详细的描述，对系统进行维护、维修的内容也应尽可能详细地记录。
3、步入式环境试验室系统长时间停机不用，会影响系统的有效使用寿命，因此，系统每10天至少要开机运行一次，不要在短时间内反复地使系统运行一停止，每小时启动次数应小于5次，每次开一停时的时间，间隔不小于3min，不要在低温时打开步入式温湿度试验系统的大门，以防止损坏门密封带以及冷凝器结冰。
4、步入式环境试验室系统主箱体，使用中应注意保护，不可受到利器或钝器的强力碰撞以及水渍的打湿。
5、每月定期进行一次主电源开关(漏电短路器)动作试验，以确保此开关在满足负载能力下作为漏电保护器之用。具体步骤为，首先请确认总电源开关打“ON"，即系统通电，然后请按试验按钮。若漏电断路器的开关杆落下来则此功能正常。
6、漏电开关的漏电、过载，短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能，漏电开关因短路断开后，需检查触头，若主触头烧损严重或有凹坑时，需进行维修。
7、为确保冷却水供水正常和清洁，每30天左右清洗一次制冷机冷却水过滤器，清洗一次供水的冷却水塔若当地空气质量比较差，空气中灰尘含量很高，一般应为7天左右清洗冷却水塔蓄水池。
8、在步入式环境试验室系统内放置的试验产品离空气调节通道的吸、排风口应有一定的距离，以免妨碍空气的流量，影响机器内部的温度均匀度以及波动度。
9、每年一次，用吸尘器清理除去配电室和水回路室灰尘。每个月一次，用干布清理吸干冷冻机组接水盘积水。
10、超温保护器动作试验。把超温保护器温度定到比箱体温度低，若出现报警和蜂呜声，表示其功能正常。完成上述试验后，应将温度保护的设定值重新适当地设定，否则可能会造成不适当的中止。
