规格与技术参数:（Mold Incubator/霉菌培养箱/低温霉菌箱/霉菌湿度箱/温湿度霉菌箱/畜牧霉菌培养箱/微生物培养箱/程控霉菌箱/药品稳定柜/种子发芽机）：

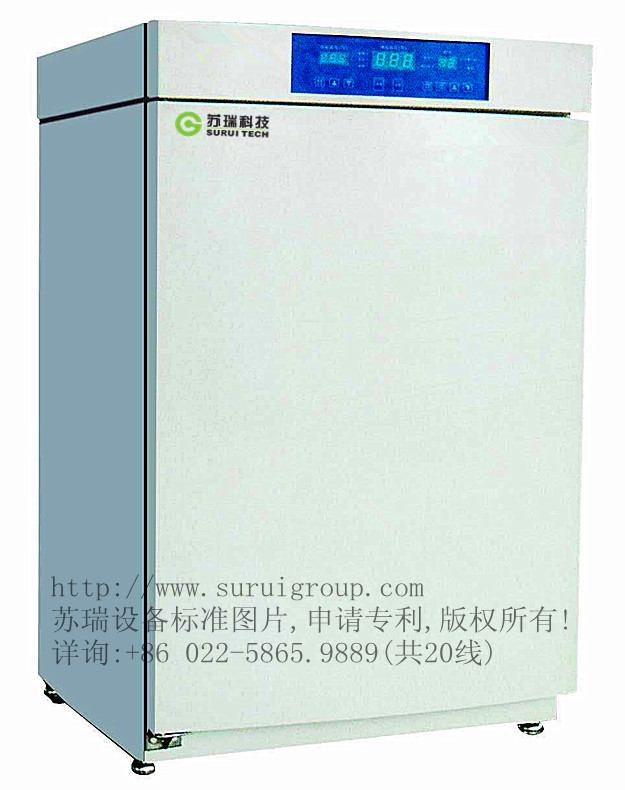

中文名称：霉菌培养箱     英文名称：Mold Incubator

定义：霉菌培养箱是生物、遗传工程、医学、卫生防疫、环境保护、农林畜牧等行业的科研机构、大专院校、生产单位或部门实验室的重要试验设备。

应用学科：机械工程（一级学科）；实验室仪器和装置（二级学科）；气候环境试验设备 (二级学科）

产品特点：

1、本机温控系统采用微电脑单片机技术，控温精度高；

2、具有温度、时间调节控制，触摸式键盘设定调节；

3、显示为双屏高亮度数码管显示，示值准确直观，性能优越；

4、带有超强的紫外灭菌功能，保证纯净的培养环境；

5、机体外壳采用喷塑处理，整机造型美观大方；

6、内胆均为镜面不锈钢材料制成；

7、工作室内装照明装置，大视角保温真空钢化玻璃，便于观察；

8、工作室内搁架可随用户要求任意调节高度及搁架多少。

控制特点：

1 具有因停电，死机状态数据丢失而保护的参数记忆，来电恢复功能；

2 采用国内首创流线圆弧型设计，外壳采用冷轧钢板制造，表面静电喷塑，工作内腔采用镜面不锈钢材质；

3 微电脑智能控制，液晶显示控制温度，时间，超温报警功能；

4 外表采用烤漆亚光镀层避免光辐射，内胆镜面不锈钢，隔板可以任意调节；

5 幅流送风和提升对流循环形式，确保每层面空气的流动性和温度均匀性；

6 观察窗采用独创的复门设计：观察内腔培养物品时可打开复门观察，不用观察时可关闭复门；

7 采用国际知名品牌压缩机和循环风道，无氟制冷剂，引领环保，高效，节能；

8 集成式制冷系统，多层保护，安全运行有效自行检定，采用无能耗非常规的自动化霜，避免对温度的影响和设备的连续长时间使用；

9 采用空气调节装置，保证空气质量。

电路工作原理：

温度传感器电路采用新型温度传感器集成电路ICl。电压比较器电路由电阻器Rl-R7、温度设定电位器RPl、R陀和电压比较器集成电路IC2(Nl、N2)组成。控制执行电路由晶体管Vl、V2、继电器Kl、K2和二极管VDl、VD2等组成。

霉菌培养箱可用旧单门或双门电冰箱改制:利用电冰箱本身的功能制冷，在电冰箱内部的下方安装加热器件 (如电热丝或150W以上碘钨灯)和排风扇 (可使箱内温度均匀)。电位器RPl用来设定温度的上限，RP2用来设定温度的下限。继电器Kl通过加热中间继电器 (电路中本画出)控制加热器件，继电器KZ通过制冷中间继电器 (电路中末画出)控制电冰箱的制冷系统。IC2的5脚和2脚分别接RPl和RP2的中心插头上，IC2的6脚、3脚通过电阻器R3与ICI的输出端相连。在IC2的2脚电压值减去5脚电压值约等于0·OlV时，对应的温度为1℃。当霉菌培养箱内的温度在设定的温度范围内时，IC2的2脚电压高于5脚电压，3脚、6脚电压与2脚电压相等 (或低于2脚电压而高于5脚电压)，1脚和7脚均输出低电平，VI和V2均截止，继电器Kl、K2均不吸合，制冷与制热电路均不工作。

当箱内温度超过设定温度的上限时，IC2的3脚、6脚电压将高于2脚电压和5脚电压，IC2的1脚由低电平变为高电平，使V2导通，继电器K2吸合，其常开触点接通，制冷系统工作。当箱内温度低于设定温度的下限时，IC2的3脚和6脚电压低于2脚电压和5脚电压，IC2的7脚由低电平变为高电平，便Vl导通，继电器Kl吸合，其常开触点接通，加热电路工作。

元器件选择：Rl-R5均选用1/4W金属膜电阻器，其精度应为士1%;R6-R9可选用1/4W的碳膜电阻器。RPl和RP2均选用精度较高的线绕式电位器。C选用独石电容器。VDl和VD2均选用1N4148型硅开关二极管。Vl和V2选用S9013或C8050型硅NPN晶体管。ICl选用LM35DZ或LM36、TMP36型温度传感器集成电路;IC2选用LM393运算放大集成电路。Kl和K2均选用l2V的直流继电器。

使用方法：

按说明书要求往水槽中加注纯净水，将超声雾化器电源插线插至后板示意图（2）“加湿器控制插座”上，软塑料套管一头插在超声雾化器出口处，另一头插在顶板示意图（3）“进气口”上，此时超声雾化器已与主机连接完毕。

插上主机电源，将面板右方的电源开关“1”按下，此时仪器出现数字显示，表示设备进入工作状态，见控制面板示意图进行各参数设置，设置方法如下：

（一）温度/时间键可进行温度与时间切换：

1）温度设定：按一下温度/时间键，仪表的温度设定指示灯亮。按设定键进入SV状态，设定显示窗三个数字中有一个数闪烁，再按移位键（ ）将闪烁数位移至需设定位，然后按∨或∧键即可改变温度设定值到所需温度（最小值0℃），最后按下设定键将设定值存入单片机，此时左显示窗显示测量温度，右显示窗口显示设定温度。

2）时间设定：按一下温度/时间键，仪表的时间设定指示灯亮。按设定键进入TV状态，设定显示窗三个数字中有一个数闪烁，再按移位键（ ）将闪烁数位移至需设定位，然后按∨或∧键即可改变时间设定值，直到所需时间（最小值1h），最后按下设定键将设定值存入单片机，此时左显示窗显示测量时间，右显示窗显示设定时间。

定时功能：仪器送电时，定时功能开始启动。定时结束后，输出关闭。加热器和制冷压缩机停止工作，培养箱内温度将逐渐达到外界环境温度。

3）状态指示：设定完成后设备按设定好的参数运行。当测量温度低于设定温度时，设备进入加热状态，加热指示灯亮。反之，当测量温度高于设定温度时，制冷指示灯亮，设备进入制冷状态。当测量温度高于设定温度4℃时，报警指示灯亮，蜂鸣器也发出鸣叫声。

4）参数修改：运行中若要修改温度、时间参数，再按程序1、2进行修改。

5）快速设定：在设定参数时，三个数字中有一个数闪烁，若按∧键则设定值末位数加1；若按此键不放开，约3秒钟后，设定值连续加1；若按∨键，则设定值减1；若按住该健不松开，约3秒钟后，设定值连续减1。

（二）湿度设定

1）湿度设定：按一下“湿度设定”键，窗口的“上限设定”指示灯（红色）亮，此时按∨或∧键即可改变湿度设定值到所需湿度，再按下“湿度设定”键，窗口的“下限设定”指示灯（绿色）亮，此时按∨或∧键即可设定下限湿度，再按下“湿度设定”键，窗口的“工作”指示灯（红色）亮，此时表明微机进入自动工作状态。“下限设定”湿度值与“上限设定”湿度值相差2%（推荐数值1%～5%），用户也可根据实际情况加以设置。

2）参数修改：运行中若要修改湿度参数，再按程序1进行修改。

3）快速设定：在设定参数时，若按∧键则设定值末位数加1，若按此键不放开，约3秒钟后，设定值连续加1；若按∨键，则设定值减1，若按住该健不松开，约3秒钟后，设定值连续减1。

4）状态指示：当箱内湿度未达到所设定下限湿度时，工作和加湿指示灯亮，加湿雾化器工作，湿度上升至所设定之下限湿度后再间断加湿，直至上限湿度时停止加湿。使湿度在所需求的范围内波动。当湿度仪表显示EFF时，则为溢出显示，实际湿度超出湿度仪显示范围。此时可将培养箱外门打开，一般过一段时间会自动恢复显示。如果湿度显示低可以加湿。

安装与调试：

1、运输中注意不要在玻璃上用力，也不要碰撞箱体。禁止倒置与大于45°的斜放。

2、本设备落地后，应放置平稳如地面不平应予以修正。

3、请不要在阳光直射或高温潮湿的地方使用仪器，使用环境温度保持在 10-30℃。

4、本设备应远离电磁干扰源，并应将设备的接地线有效接地。

5、本设备在正常运行时，箱内载物摆放应不影响空气流通以保证箱内空气流通、温度均匀。

6、电源为AC 220V50HZ，必须使用10A三芯插座，并有可靠接地线，不得擅自使用二芯插座。

7、电源线不要紧靠后面，也不要让仪器或其他物品压在电源线上，以免损伤电源线。

使用注意实现：

1.可燃性和挥发性的化学物品切勿放入箱内。

2.如在使用过程中出现异常、气味、烟雾等情况，请立即关闭电源，用户切勿盲目修理，应通知本公司修理部，由专业人员查看修理。

3.箱壁内胆和设备表面要经常檫拭，以保持清洁，增加玻璃的透明度。请勿用酸、碱或其它腐蚀性溶液来檫拭外表面。

4.设备停机不用时应做驱潮处理，具体方法如下：将箱内底部接水盘的水倒掉，将温度设定在42℃，运行5小时，并每隔二小时开一次箱门放掉潮气，处理完毕后拔掉电源插头存放。

5.设备长期不用，应拔掉电源线以防止设备损伤人。并应定期（一般一季度）按使用条件运行2-3天，以驱除电器部分的潮气，避免损坏有关器件。

培养箱安全操作注意事项：

1、霉菌培养箱尽可能地安装于温湿度变化较小的地方，使用三脚插头插座应妥善接地。

2、霉菌培养箱启动前应全面熟悉和了解各组成配套仪器、仪表的说明书、掌握正确的使用方法。

3、严禁含有易挥发性化学溶剂爆炸性气体和可燃性气体置于箱内，培养箱附近不可使用可燃性喷雾剂以免电火花引燃。

4、经常检查气路有无漏气现象。

5、霉菌培养箱有断电保护功能，因此压缩机停机后再次启动要达一分半钟左右，从而更好的保护好压缩机。

6、霉菌培养箱的冷凝器与墙壁之间距离应大于100mm，箱体侧面应有50mm间隙，箱体顶部至少应有300mm空间，保证良好的散热性。

7、霉菌培养箱在搬运、维修、保养时应避免碰撞和摇晃震动，最大倾斜度应小于45度。

8、长时间停止使用时应关闭总电源及设备后部的电源开关。霉菌培养箱工作时应避免频繁开门以保持温度稳定，同时防止灰尘污物进入工作室内。

9、箱内外应每日保持清洁，每次使用完毕应当进行清洁。长期不用也要要经常檫拭箱壁内胆和设备表面以保持清洁增加玻璃的透明度。请勿用酸、碱或其它腐蚀性溶液来檫拭外表面。

10、培养结束后把电源开关关闭，如不立刻取出实验样品，请勿打开箱门。

11、霉菌培养箱不宜在高电压、大电流、强磁场等反常环境下使用，严格按照电气安全操作守则执行。

注意事项与维护：

1、培养箱在搬运中，禁止倒置及大于45度的平放。

2、使用中切勿频繁改变设定值，以免压缩机频繁启动造成过载，影响设备使用寿命。

3、箱内不需照明时，应将照明开关置于“关”位置，以免影响上层温度，同时延长灯管使用寿命。

4、本机装有二组保险丝，运行中若发生故障，请先切断电源，检查保险丝是否完好，再检查其他部位。

5、为了保持设备的外观，切勿用腐蚀溶液擦拭外表，箱内可用干布或酒精擦拭，保持箱内干净。

6、当设备不用时，应保持箱内干燥，并切断电源。

7、为确保箱内温度均匀，应经常检查箱内轴流风机是否正常运行。实验时，箱内物品放置切勿过挤，切勿阻挡风机出风口，必须留出空间，以利于箱内气流循环。

8、切勿触摸，碰撞箱内感温、感湿探头，造成温度、湿度失控。

9、设备发生故障，应请专业人员维修或与本厂销售部联系，用户请勿任意拆修。
